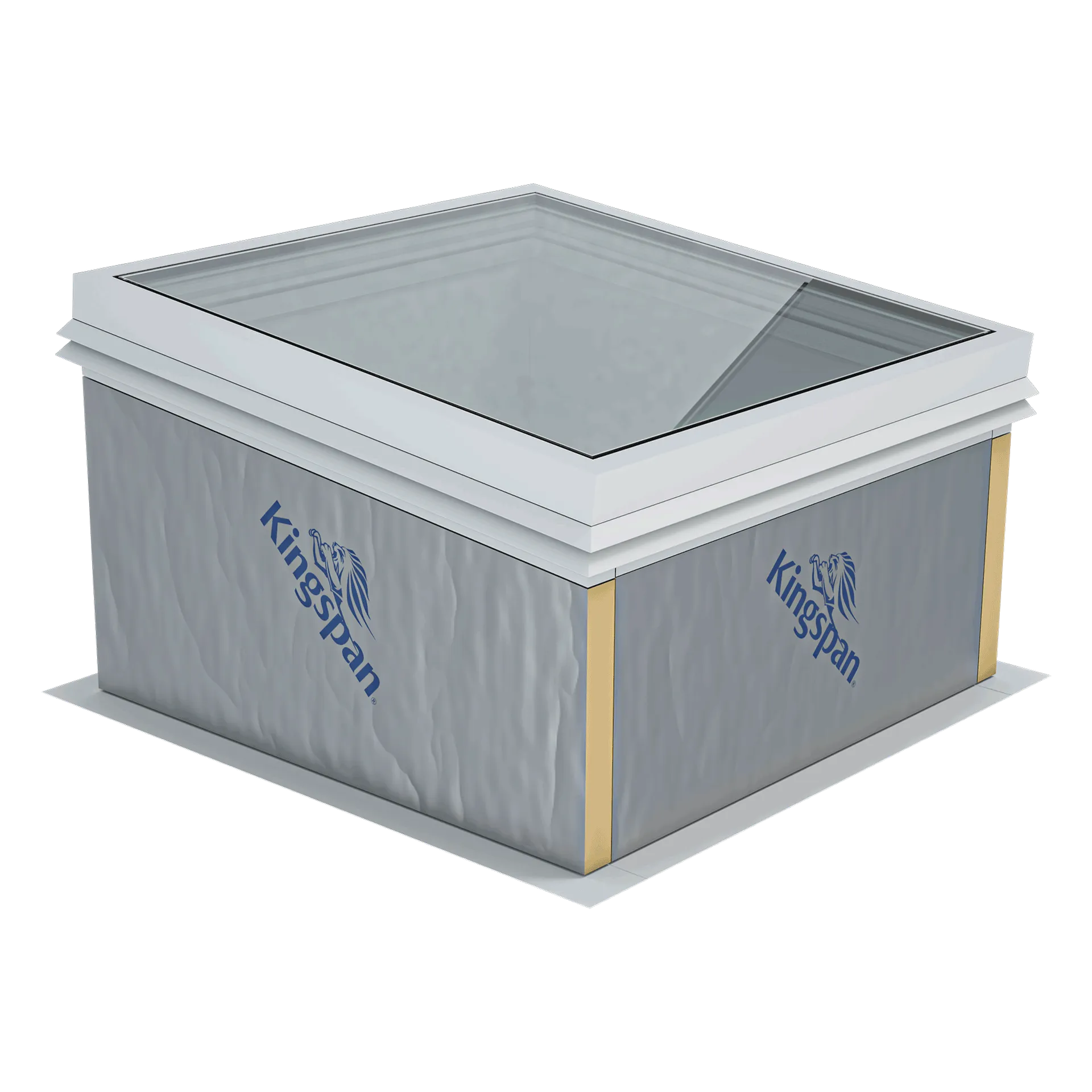

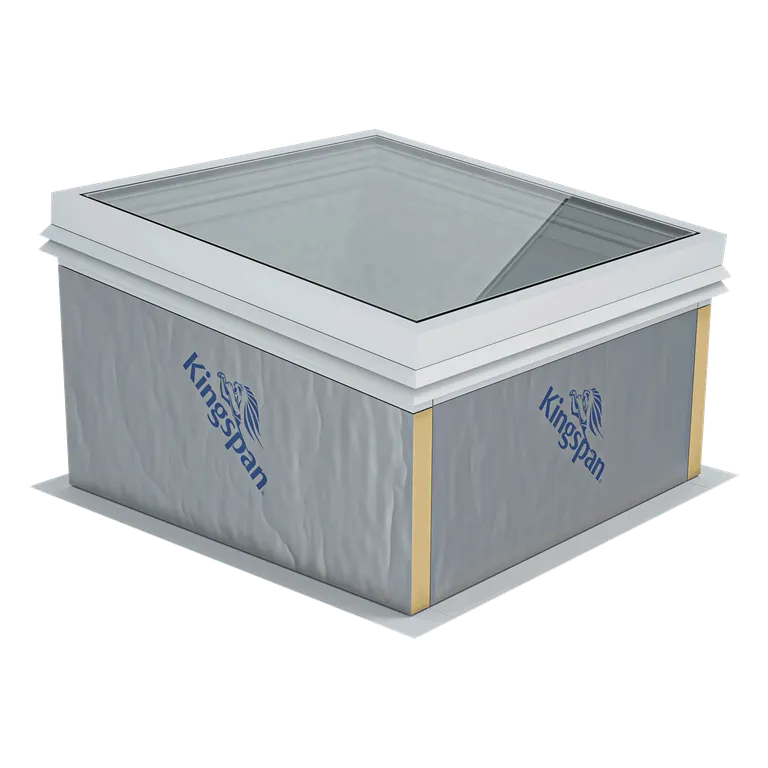

FDF neo plusThermisch getrenntes Flachdachfenster FDF neo plus
)
)
)
)
)
)
)
Produktinformationen

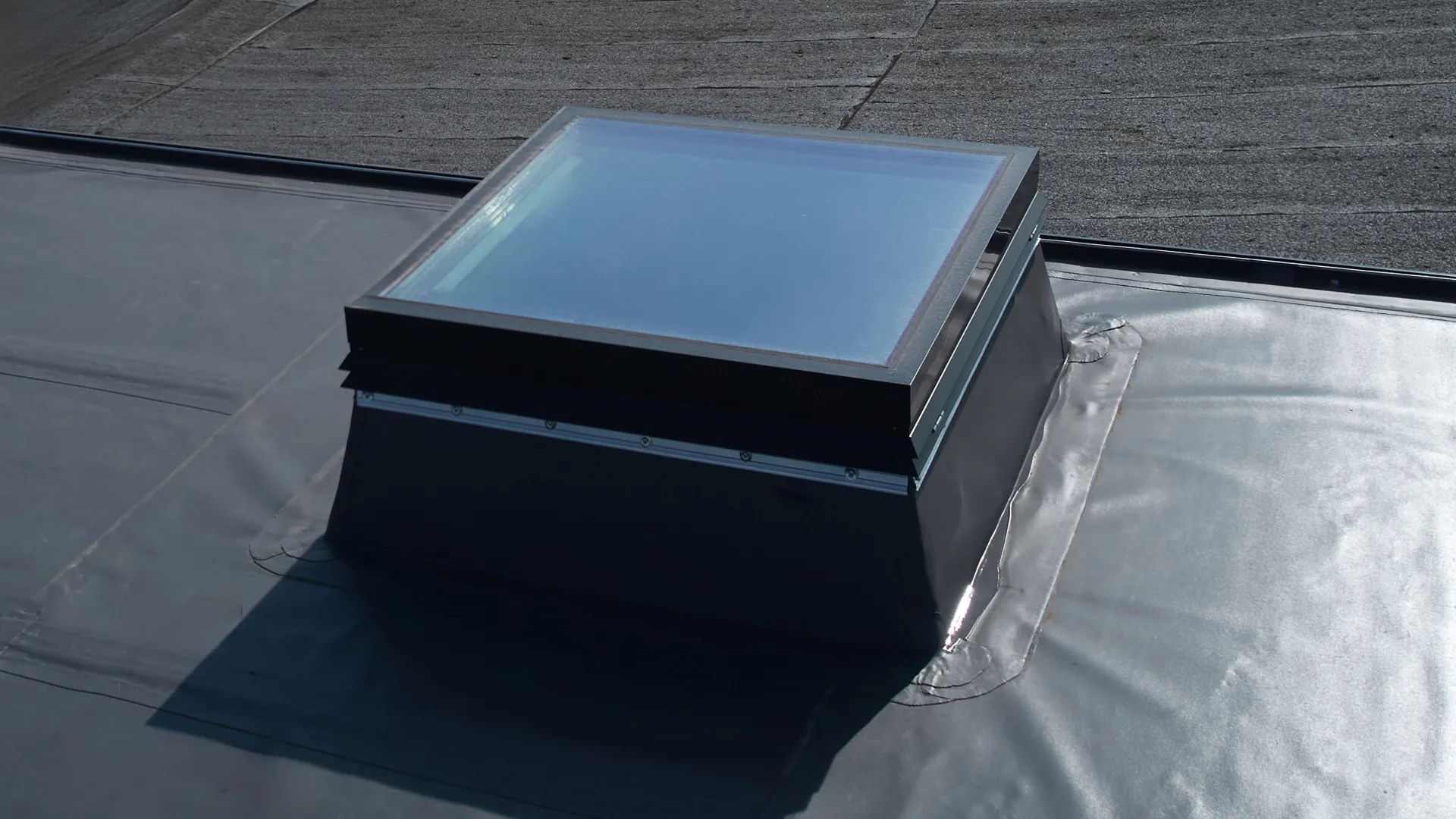

Das Kingspan ESSMANN Flachdachfenster FDF neo plus (Aluminiumprofilkonstruktion) ist mit Antrieben optimal zur täglichen Be- und Entlüftung oder als Rauchableitung im Verwaltungsbau, privaten Wohnbau, öffentlichen Gebäuden oder Industriebau geeignet. Optional lassen sich die Fenster bequem per Funk bedienen. Zusätzlich sind variantenreiche Lösungen und Systemkomponenten, wie z. B. Dachausstieg oder Blendschutz, verfügbar – sowohl für den Neubau, als auch zur energetischen Sanierung.
Produkt-Highlights
- Flächenbündige Glaseinfassung mit integrierter Wetterfuge für ungehinderten Wasserablauf
- Schnelle und einfache Montage mit Systemrahmen SysRa
- Reduzierung des CO2-Ausstoßes durch hocheffiziente Gesamtkonstruktion
- Niedrige Ut-Werte 1,1 W/(m2K) / 0,6 W/(m2K) und Luftdurchlässigkeit nach DIN EN 12207: Klasse 4
- Durchsturzsicher bis 300 mm Öffnungsweite nach DIN 18008-6
- Brandschutzklasse A1 nach EN 13501-1
- Erhöhte Luftschalldämmung bis zu 44 dB
- Kombinierbar mit Ab- und Durchsturzsicherungssystemen
- Elektrische Rauch- und Wärmeabzugsgeräte NRWG 24/48 V FDF
- Schnelle und einfache Sanierung von Fremdfabrikaten durch verschiedene Sanierungsaufstocksysteme
- FDF-T als Adapter für eine runde Innenoptik verfügbar
- Dachausstiege: EDA G (manuell) oder EDA M (elektrisch)
Technische Informationen
Lichtdurchlässigkeit
Das Flachdachfenster FDF neo plus kann je nach gewählter Ausführung und Verglasung einen Lichttransmissionswert von 79% erreichen. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich das Produktdatenblatt an.
Ut-Wert
Das Flachdachfenster FDF neo plus kann einen Ut-Wert von 0,6 – 1,1 W/m²K erreichen, abhängig von der Ausführung und der gewählten Verglasung. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Gesamtenergiedurchlass (g-Wert)
Das Flachdachfenster FDF neo plus kann je nach Ausführung und gewählter Verglasung einen g-Wert von 33% erreichen. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Akustik
Das Flachdachfenster FDF neo plus kann ein Schalldämmmaß (Rwp) von bis zu 44 dB erreichen, abhängig von der Ausführung und der gewählten Verglasung. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Downloads
Checklisten
Montageanleitungen
Technische Zeichnungen
Häufig gestellte Fragen
Wo wird das Flachdachfenster üblicherweise eingesetzt?

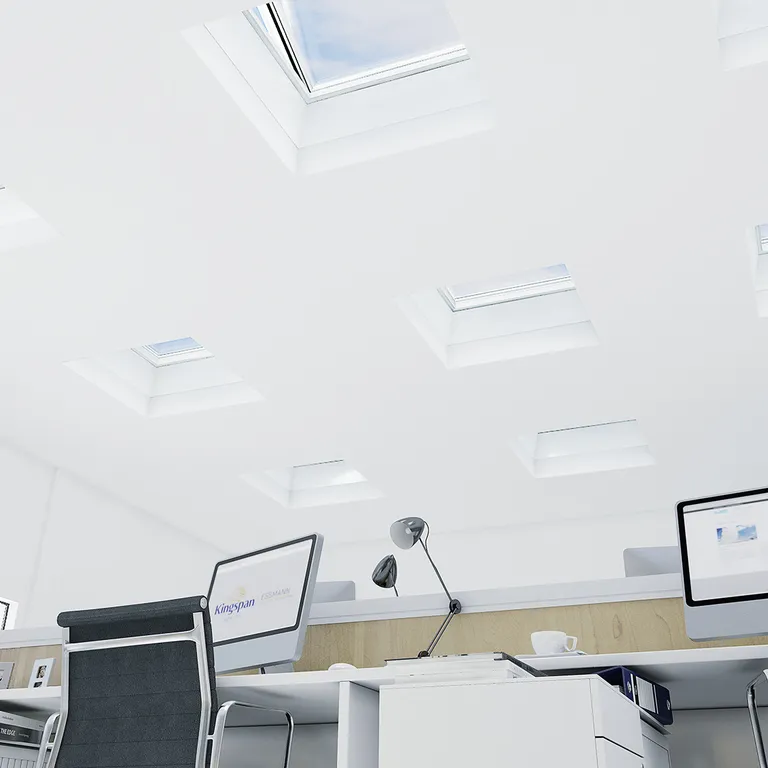

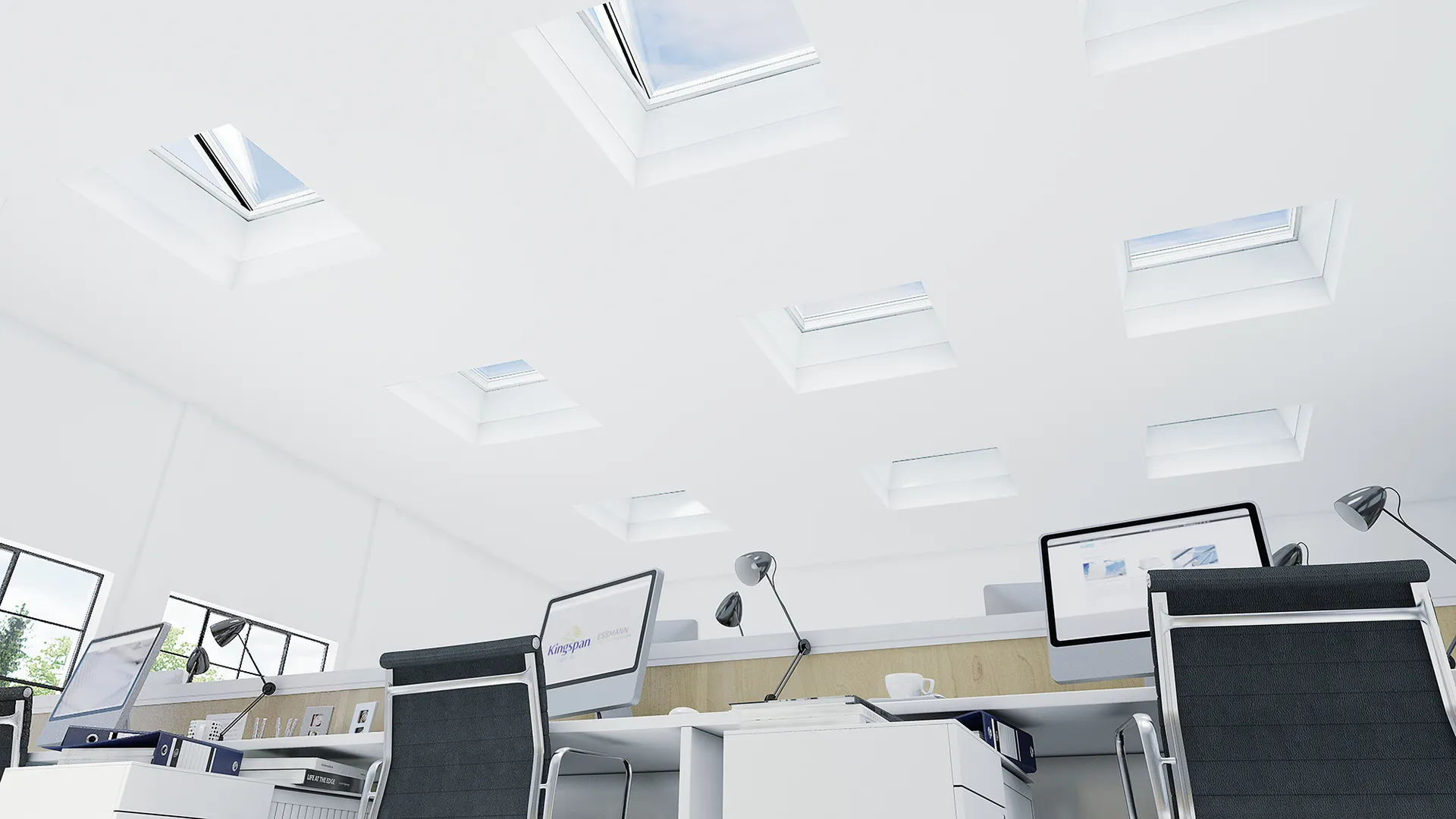

Das Flachdachfenster mit Echtglas eignet sich besonders für Büro und Verwaltungsbau, Schulen, Kindergärten, Atrien, Wohnbau mit Flachdach mit einer Dachneigung bis max. 25°
Aus welchen Materialien besteht das Flachdachfenster?

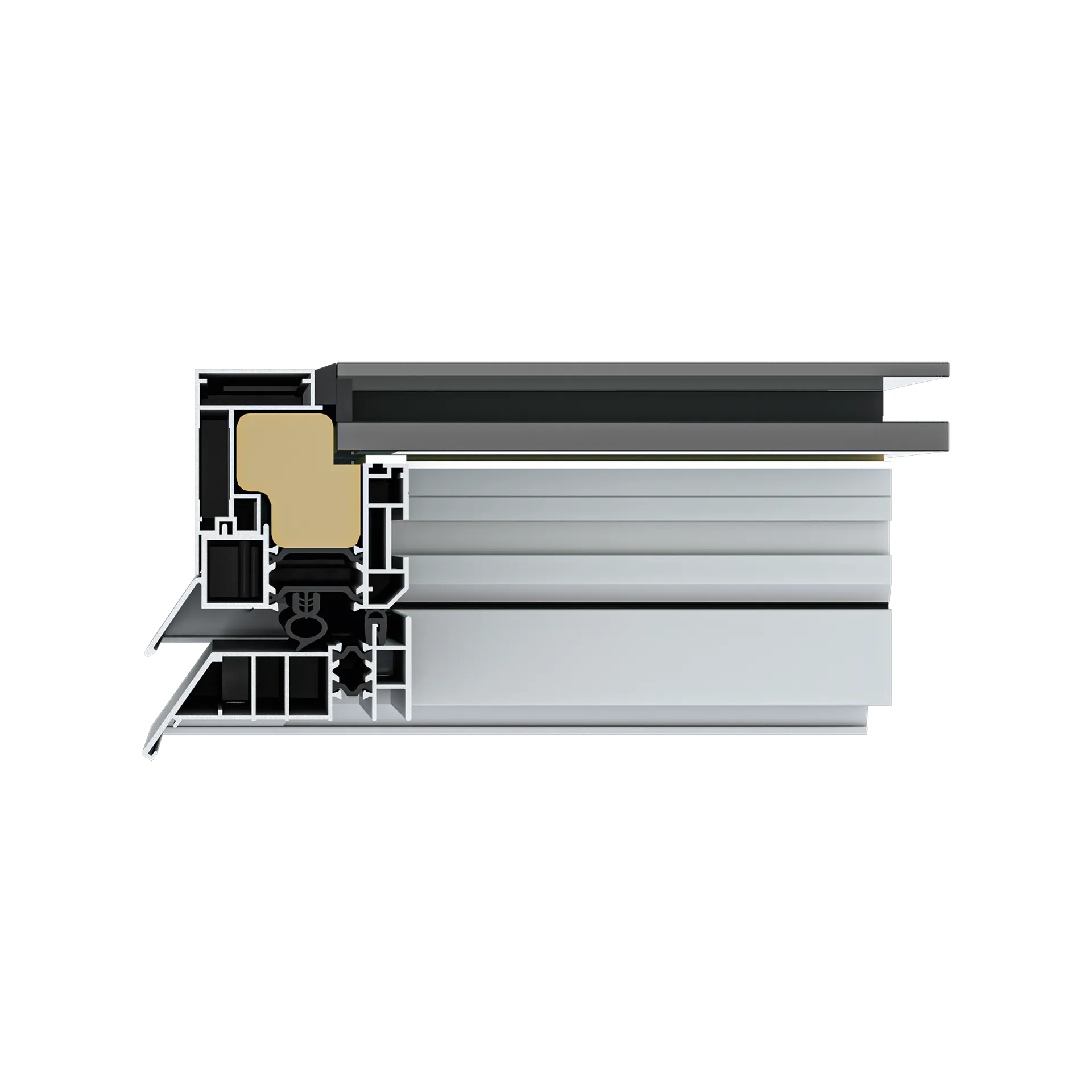

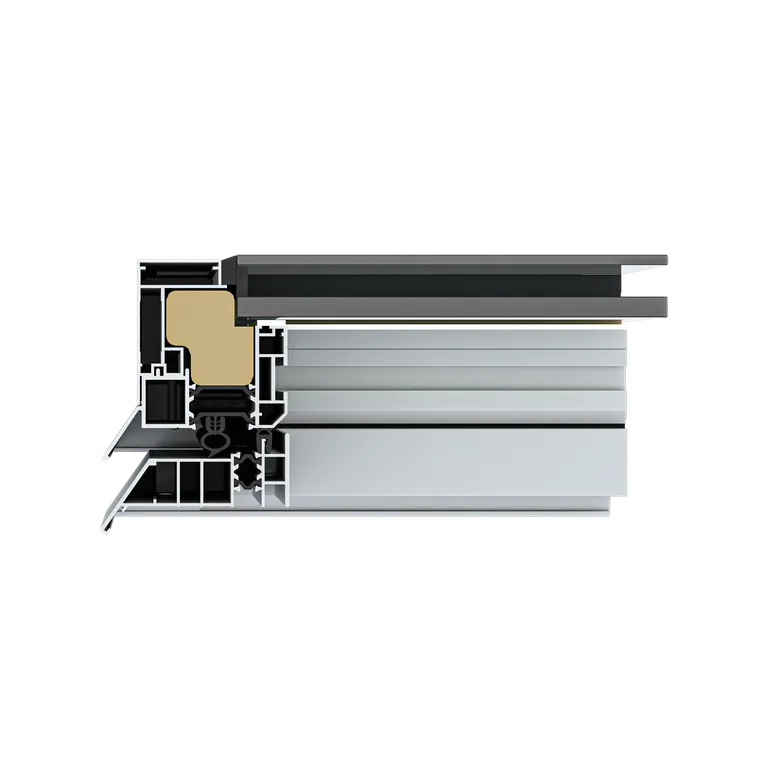

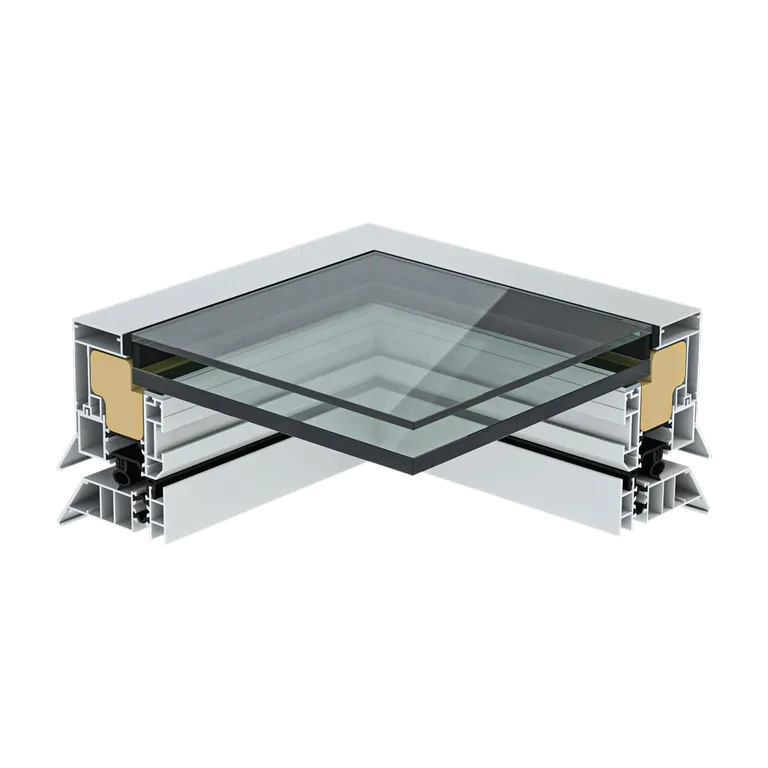

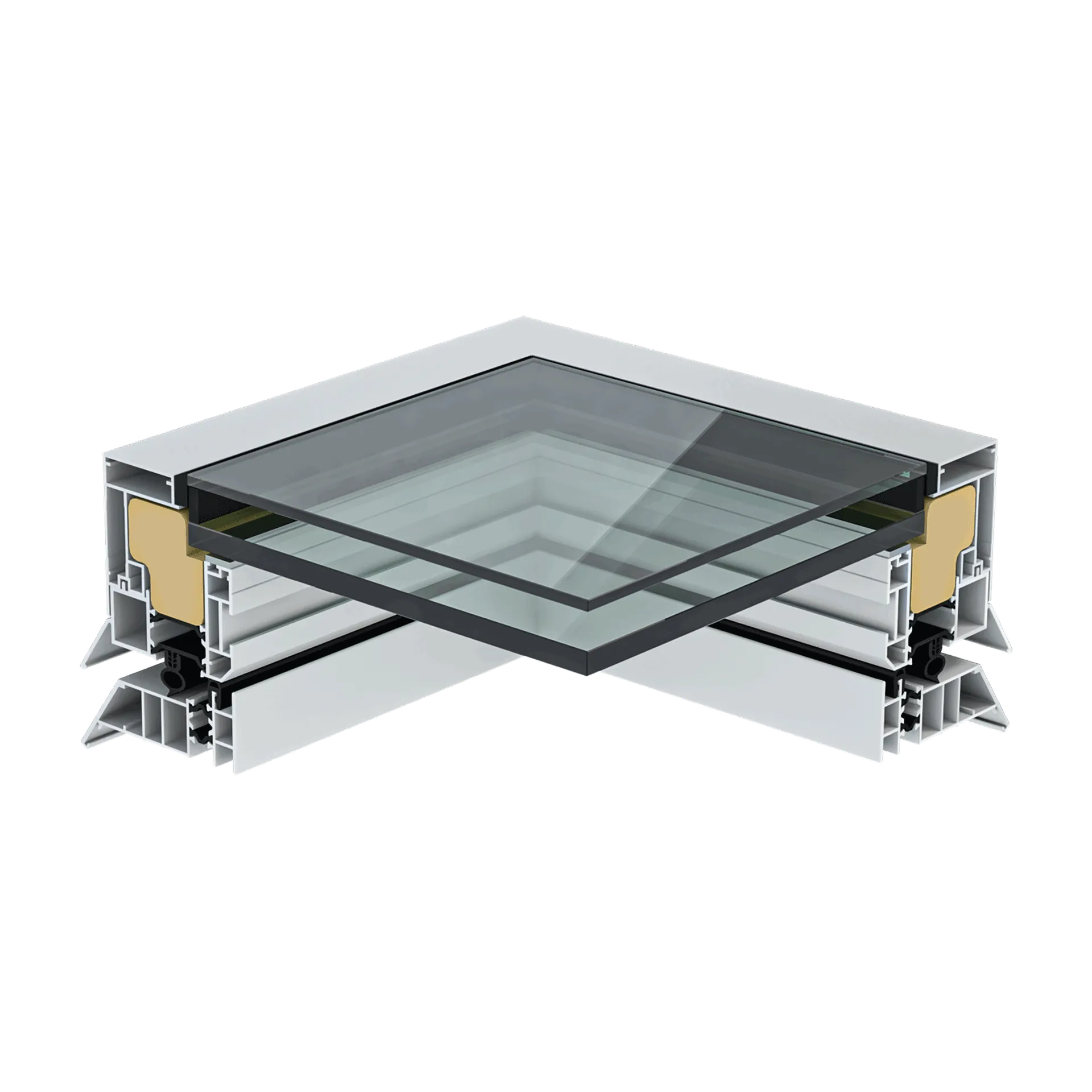

Das Flachdachfenster neo plus besteht komplett aus thermisch getrennten Aluminiumprofilen, im Rahmen eingeklebte Wärmeschutzverglasung oder Sonnenschutzverglasung sowie EPDM-Dichtungen.
Kann das Flachdachfenster auch zur täglichen Belüftung und/oder als Rauch- und Wärmeabzug eingesetzt werden?
Das Flachdachfenster ist als starre oder lüftbare Ausführung mit Kettenantrieb oder Linearantrieb 24 V und 230 V verfügbar. Weiterhin kann das FDF neo mit dem elektrischen Rauch- und Wärmeabzugsgerät nach EN 12101-2 NRWG 24/48 V FDF verwendet werden.
Wird ein zusätlicher Produkt zum Flachdachfenster benötigt?
Es wird serienmäßig inkl. Systemrahmen SysRa aus Aluminium geliefert und kann so schnell und sicher auf einen Aufsetzkranz montiert werden.
Welcher Aufsetzkranz eignet sich am besten als Unterkonstruktion für das Flachdachfenster?
Als Unterkonstruktionen sind der thermisch getrennte Stahl-Aufsetzkranz AK ST-TG, einer der Sanierungs Aufstocker EasyFix und FlexFix aus PVC oder der ASM aus Aluminum und Stahl.
Was ist der Flügel beim Flachdachfenster?
Der Teil des Fensters, der geöffnet wird: der Rahmen inklusive Verglasung.
Wer baut ein Flachdachfenster ein?
Jeder qualifizierte Dachdecker sowie die Fachmonteure von Kingspan Light + Air können den Einbau vornehmen.
Welche Öffnungsweite hat das Flachdachfenster?
Als Lüftungsausführung öffnet sich das Flachdachfenster max. 500 mm. Wird es als Dachausstieg verwendet, beträgt die Öffnungsweite 1100 mm.
Welchen U-Wert weist das Fenster aus?
Der U-Wert der 3-fach Wärmeschutzverglasung opal und klar erreicht 0,6 W/(m²K). Die 2-fach Wärmeschutzverglasung in den Ausführungen opal und klar beträgt 1,1 W /(m²K). Alle technischen Werte finden Sie auch im Produktdatenblatt.
Weitere Fragen?
Kontaktieren Sie uns für weitere Informationen oder eine konkrete Projektanfrage.
)
