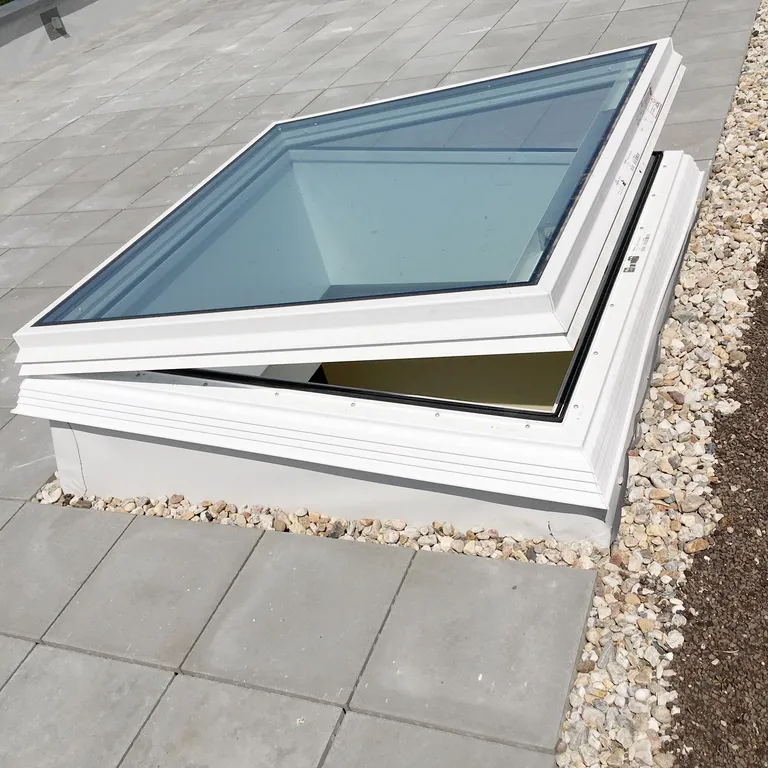

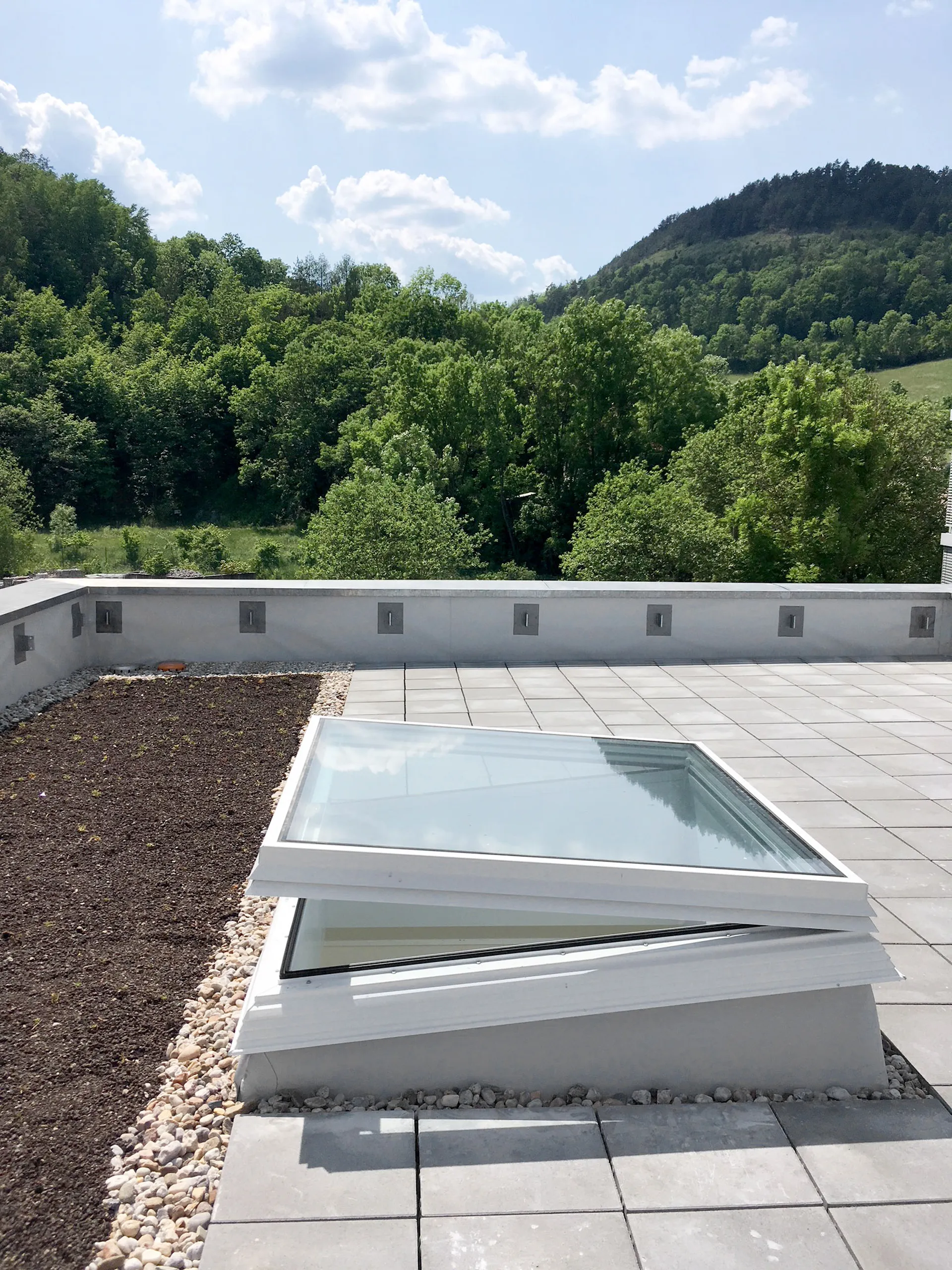

FDF neo plus
Thermisch getrenntes Flachdachfenster FDF neo plus

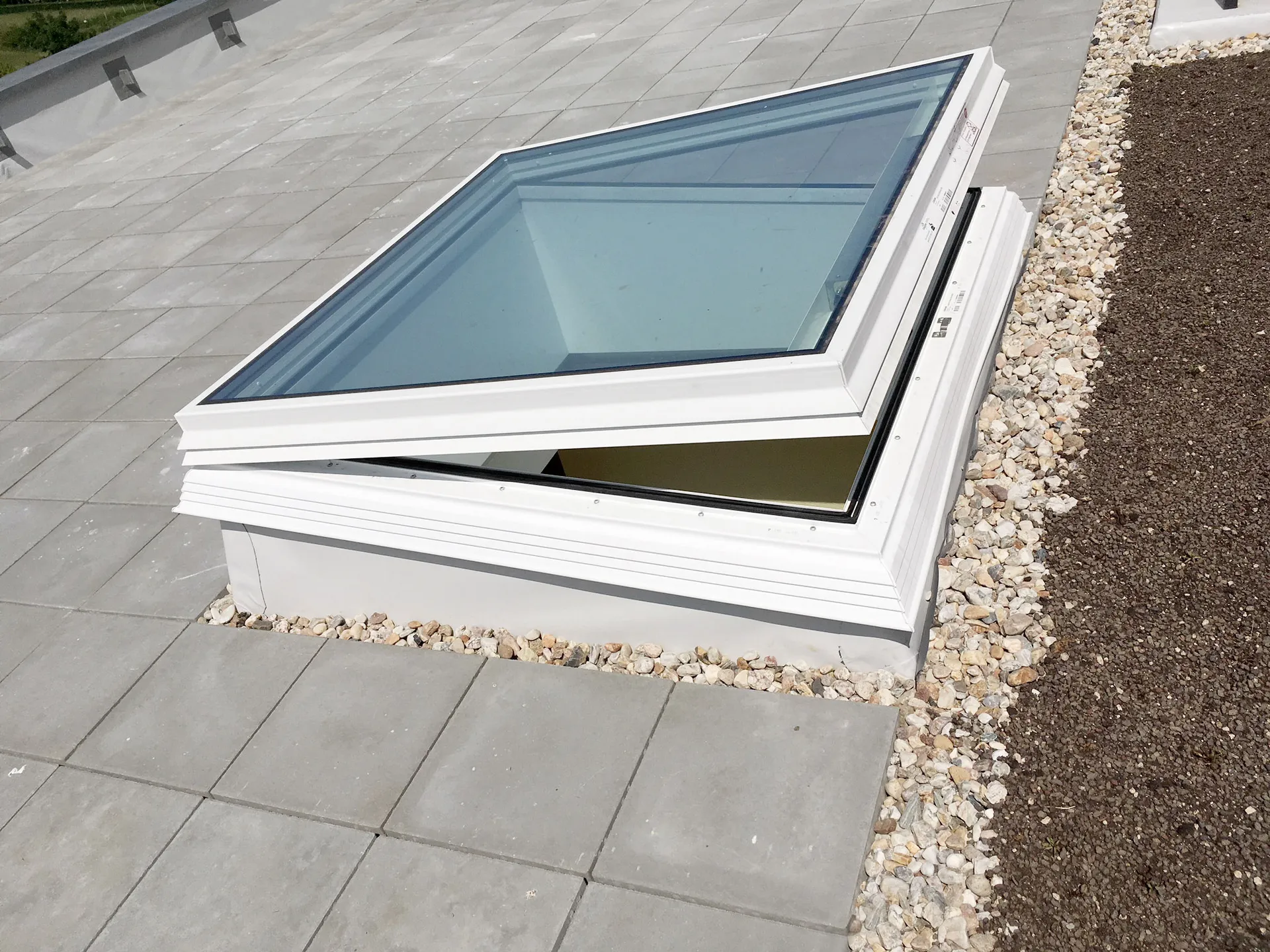

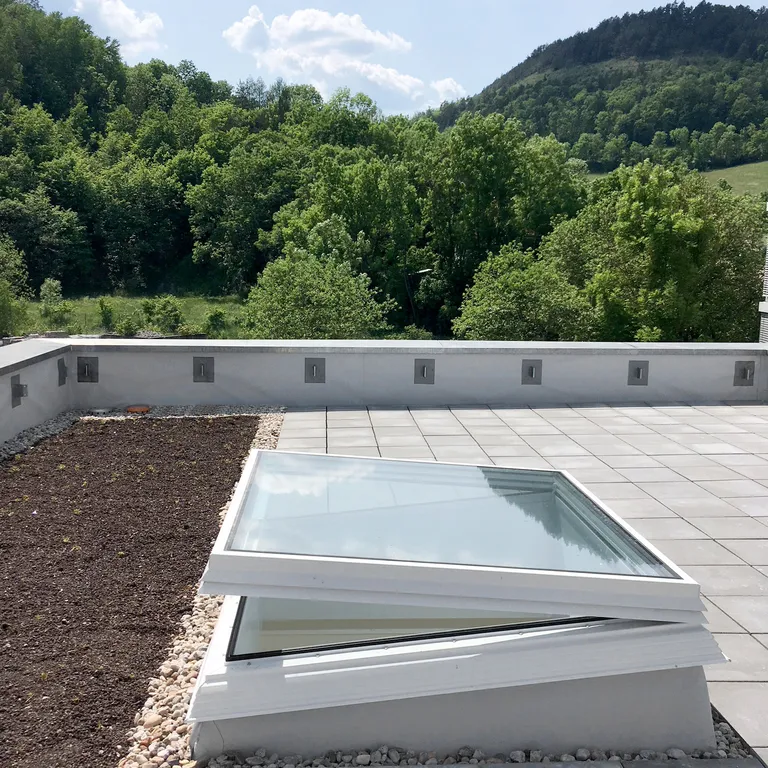

FDF neoFlachdachfenster FDF neo zur Lüftung oder Rauchableitung
)
)
)
)
)
)
)
)
Produktinformationen

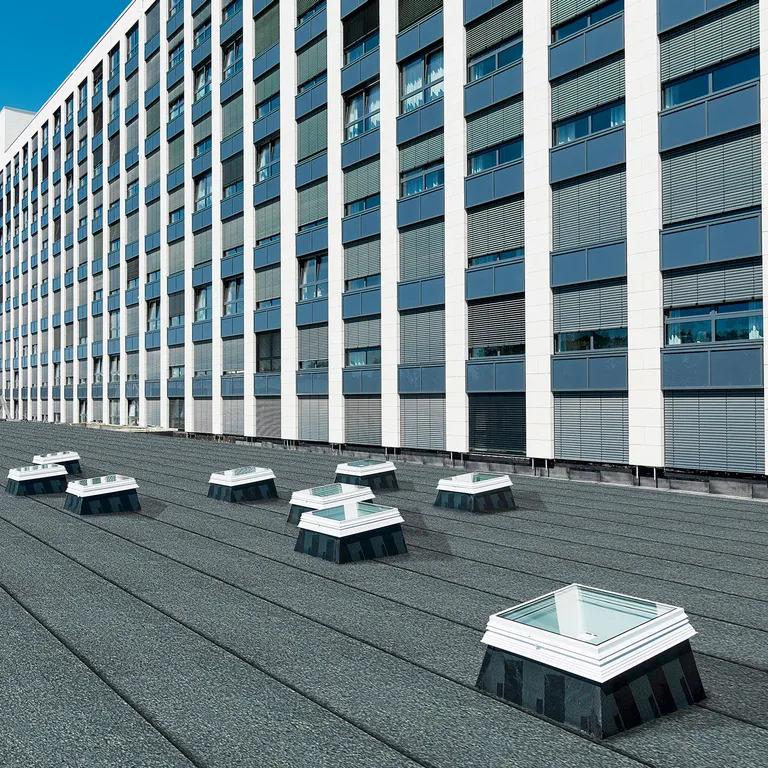

Das Kingspan ESSMANN Flachdachfenster FDF neo ist mit Antrieben optimal zur täglichen Be- und Entlüftung oder als Rauchableitung im Verwaltungsbau, privaten Wohnbau, öffentlichen Gebäuden oder Industriebau geeignet. Optional lässt sich das Fenster bequem per Funk bedienen. Zusätzlich sind variantenreiche Lösungen und Systemkomponenten, wie z. B. Dachausstieg oder Blendschutz, verfügbar – sowohl für Neubau als auch zur energetischen Sanierung.
Produkt-Highlights
- Flächenbündige Glaseinfassung mit integrierter Wetterfuge für ungehinderten Wasserablauf
- Schnelle und einfache Montage mit Systemrahmen SysRa
- Reduzierung des CO2-Ausstoßes durch hocheffiziente Gesamtkonstruktion
- Niedrige Ut-Werte 1,1 W/(m2K) / 0,6 W/(m2K) und Luftdurchlässigkeit nach DIN EN 12207: Klasse 4
- Durchsturzsicher bis 300 mm Öffnungsweite nach DIN 18008-6
- Erhöhte Luftschalldämmung bis zu 44 dB
- Kombinierbar mit Ab- und Durchsturzsicherungssystemen
- Elektrische Rauch- und Wärmeabzugsgeräte NRWG 24/48 V FDF
- Schnelle und einfache Sanierung von Fremdfabrikaten durch verschiedene Sanierungsaufstocksysteme
- FDF-T als Adapter für eine runde Innenoptik verfügbar
- Dachausstiege: EDA G (manuell) oder EDA M (elektrisch)
Technische Informationen
Lichtdurchlässigkeit
Das Flachdachfenster FDF neo kann, je nach gewählter Ausführung und Verglasung, einen Lichttransmissionswert von 79% erreichen. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich das Produktdatenblatt an.
Wärmeschutzeigenschaft
Das Flachdachfenster FDF neo kann einen Ut-Wert von 0,6 – 1,1 W/m²K erreichen, abhängig von der Ausführung und der gewählten Verglasung. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Gesamtenergiedurchlass (g-Wert)
Das Flachdachfenster FDF neo kann, je nach Ausführung und gewählter Verglasung, einen g-Wert von 33% erreichen. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Akustik
Das Flachdachfenster FDF neo kann ein Schalldämmmaß (Rwp) von bis zu 44 dB erreichen, abhängig von der Ausführung und der gewählten Verglasung. Bitte kontaktieren Sie unser technisches Team für weitere Informationen oder sehen Sie sich unser Produktdatenblatt an.
Downloads
Montageanleitungen
Technische Zeichnungen
Häufig gestellte Fragen
Aus welchen Materialien besteht das Flachdachfenster?

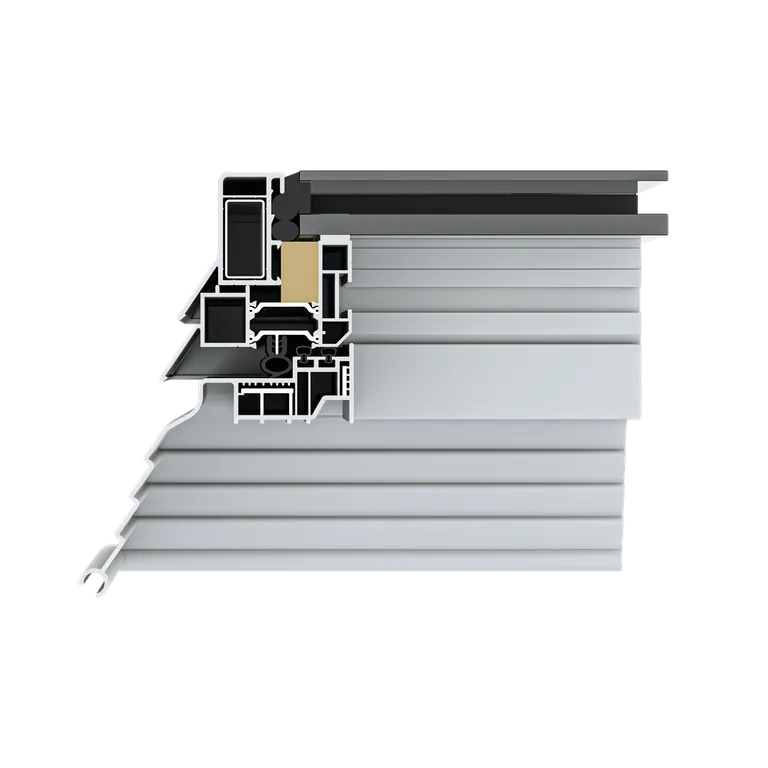

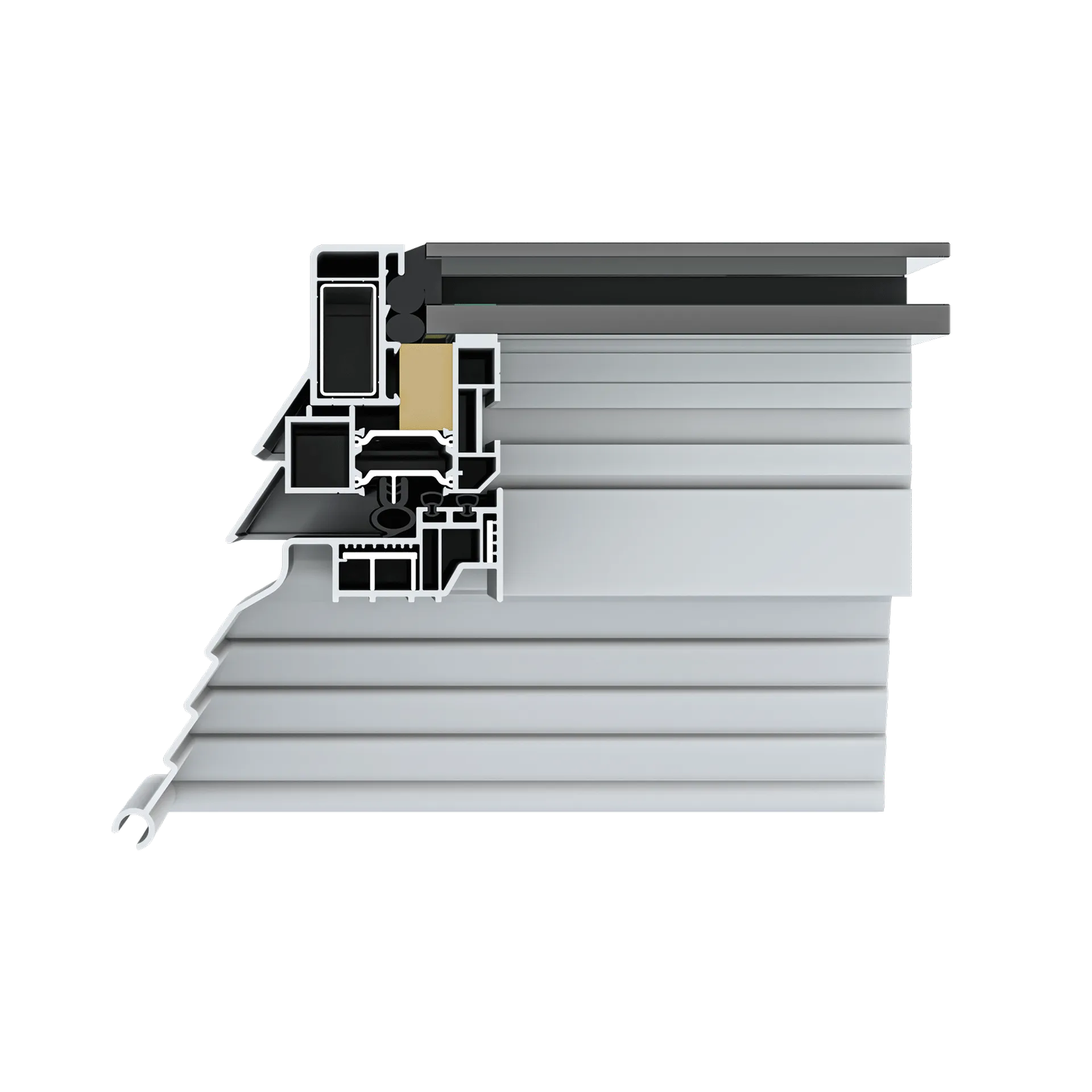

Das Flachdachfenster FDF neo besteht aus einem Kombiprofil bestehend aus PVC-Profil und einem thermisch getrennten Aluminiumprofil.
Kann das Flachdachfenster auch zur täglichen Belüftung und/oder als Rauch- und Wärmeabzug eingesetzt werden?
Das Flachdachfenster ist als starre oder lüftbare Ausführung mit Kettenantrieb oder Linearantrieb 24 V und 230 V verfügbar. Weiterhin kann das FDF neo mit dem elektrischen Rauch- und Wärmeabzugsgerät nach EN 12101-2 NRWG 24/48 V FDF verwendet werden.
Welche Öffnungsweite hat das Flachdachfenster?

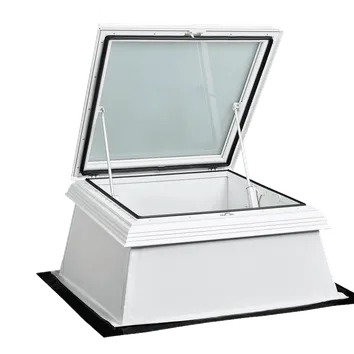

Als Lüftungsausführung öffnet sich das Flachdachfenster max. 500 mm. Wird es als Dachausstieg verwendet, beträgt die Öffnungsweite 1100 mm.
Was ist der Flügel beim Flachdachfenster?
Der Teil des Fensters, der geöffnet wird: der Rahmen inklusive Verglasung.
Wer baut ein Flachdachfenster ein?
Jeder qualifizierte Dachdecker sowie die Fachmonteure von Kingspan Light + Air können den Einbau vornehmen.
Wird ein zusätzliches Produkt zum Flachdachfenster benötigt?
Es wird serienmäßig inkl. Systemrahmen SysRa aus PVC geliefert und kann so schnell und sicher auf einen Aufsetzkranz montiert werden.
Welcher Aufsetzkranz eignet sich am besten als Unterkonstruktion für das Flachdachfenster?

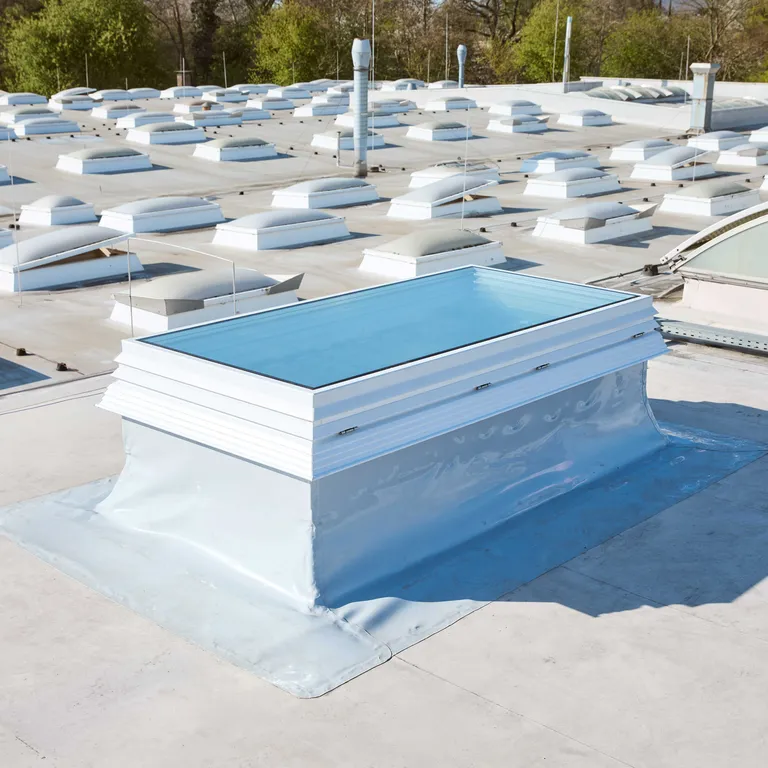

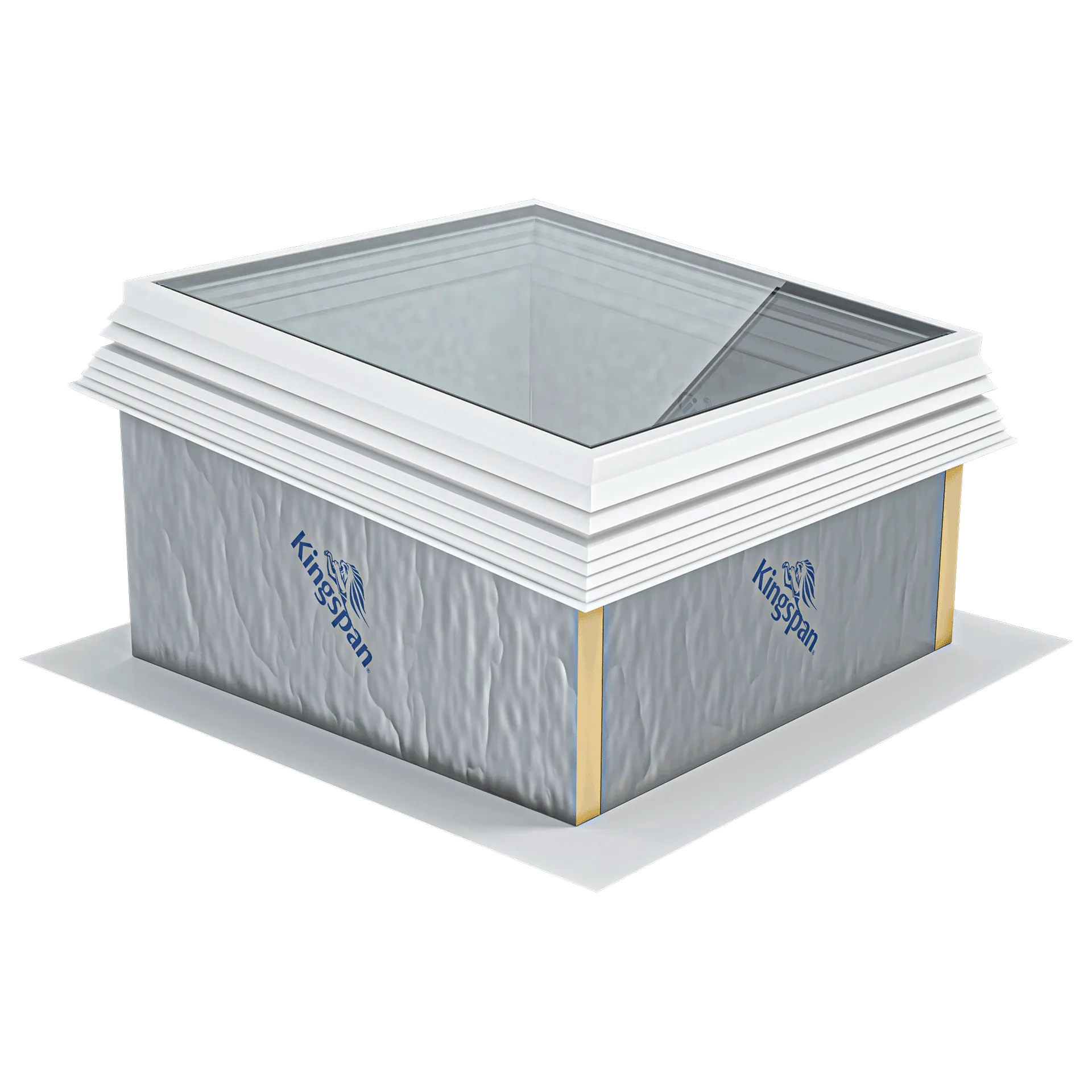

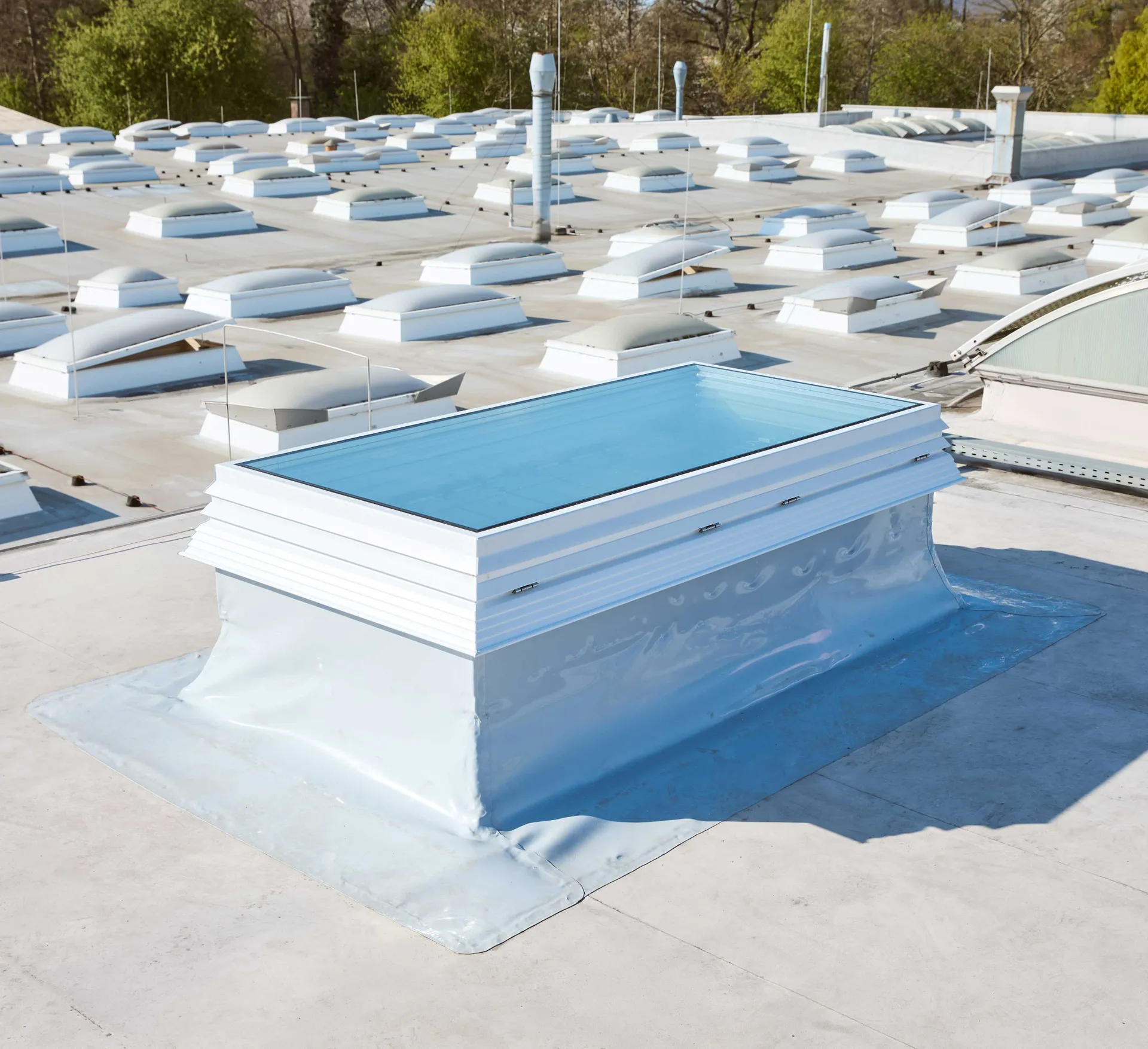

Als Unterkonstruktionen sind der thermisch getrennte Stahl-Aufsetzkranz AK ST-TG, einer der Sanierungs Aufstocker EasyFix und FlexFix aus PVC oder der ASM aus Aluminum und Stahl.
Wo wird das Flachdachfenster üblicherweise eingesetzt?
Das Flachdachfenster mit Echtglas eignet sich besonders für Büro und Verwaltungsbau, Schulen, Kindergärten, Atrien, Wohnbau mit Flachdach mit einer Dachneigung bis max. 25°
Welchen U-Wert weist das Fenster aus?
Der U-Wert der 3-fach Wärmeschutzverglasung opal und klar erreicht 0,6 W/(m²K). Die 2-fach Wärmeschutzverglasung in den Ausführungen opal und klar beträgt 1,1 W /(m²K). Alle technischen Werte finden Sie auch im Produktdatenblatt.
Weitere Fragen?
Kontaktieren Sie uns für weitere Informationen oder eine konkrete Projektanfrage.
)

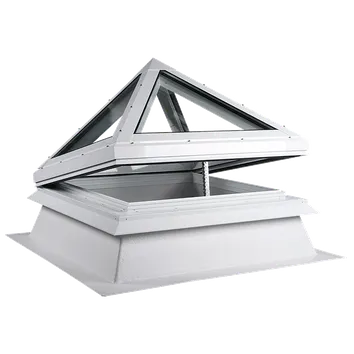

GLP
Glaspyramide GLP für besondere optische Ansprüche
)
LK neo plus
Lichtkuppel LK neo plus für erhöhte thermische Anforderungen
)

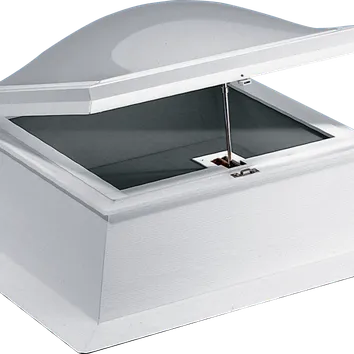

Lichtkuppel LK classic für Licht, Belüftung und Rauchabzug
Die Kingspan ESSMANN Lichtkuppel LK classic ist zweifach, dreifach, oder mit PC-st verglast und bittet eine flexible Option für mehr Tageslicht in Gebäuden. Sie eignet sich für Neubau- oder Sanierungsprojekte und ist in einer Vielzahl von Größen mit verschiedenen Optionen und Zubehör erhältlich. Zum Beispiel können die Kuppeln auch mit Antrieben ausgestattet werden, um sie bei Bedarf für die tägliche Belüftung und/oder den Rauch- und Wärmeabzug zu nutzen.
)
Rollladen für Flachdachfenster
Rollladen aus beschichtetem Aluminium für Flachdachfenster mit Echtglas
)
ISG LK
Insektenschutzgitter ISG LK zum Schutz vor Insekten und Schmutz
)
EDA-M
Elektrischer Dachausstieg mit integrierter Lüftungsfunktion
)

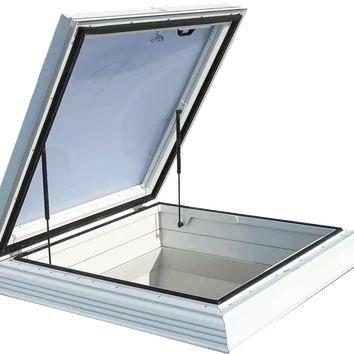

EDA-G
