ZuluftklappenZuluftklappen für Rauch- und Wärmeabzugsanlagen
)
)
Produktinformationen

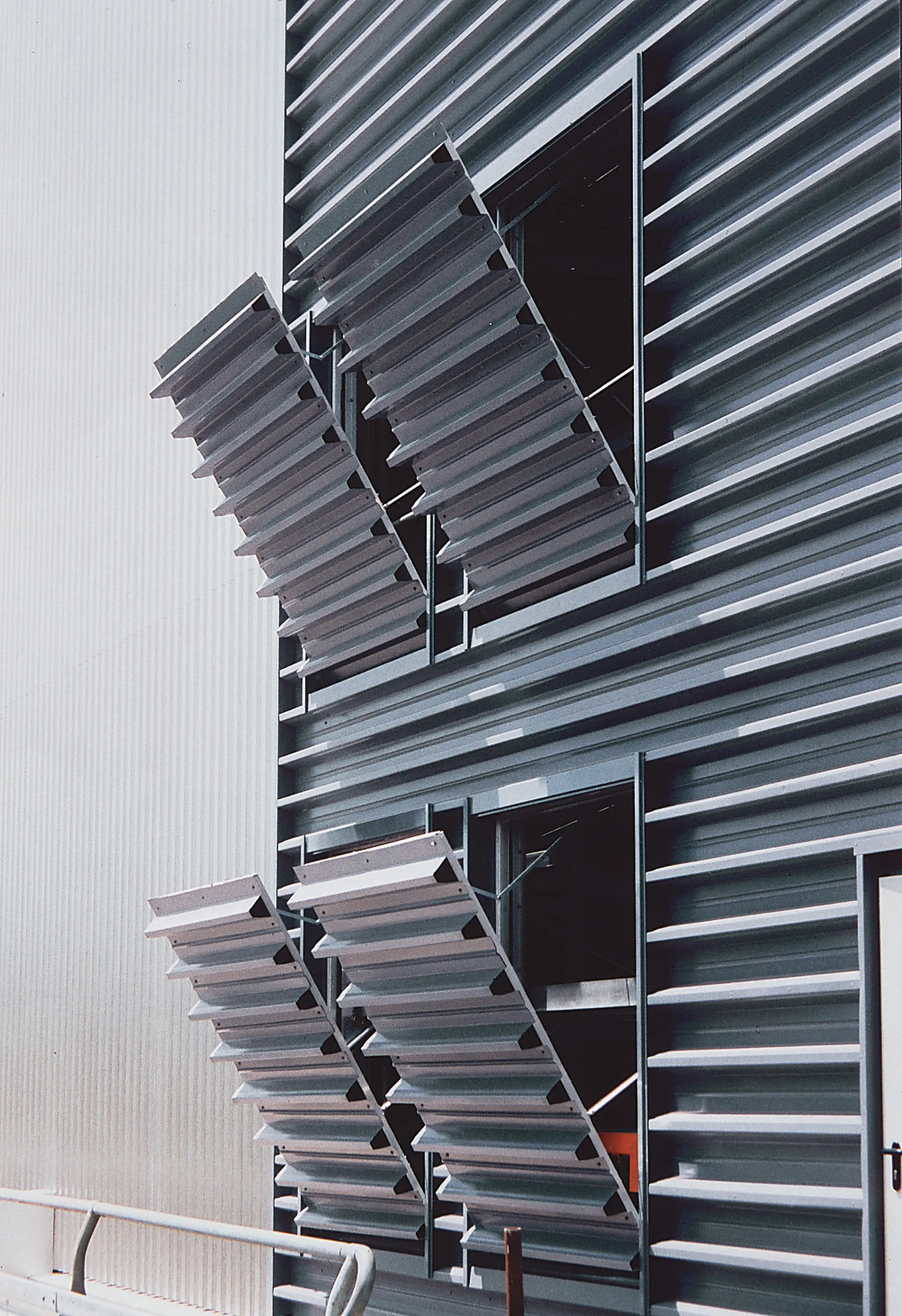

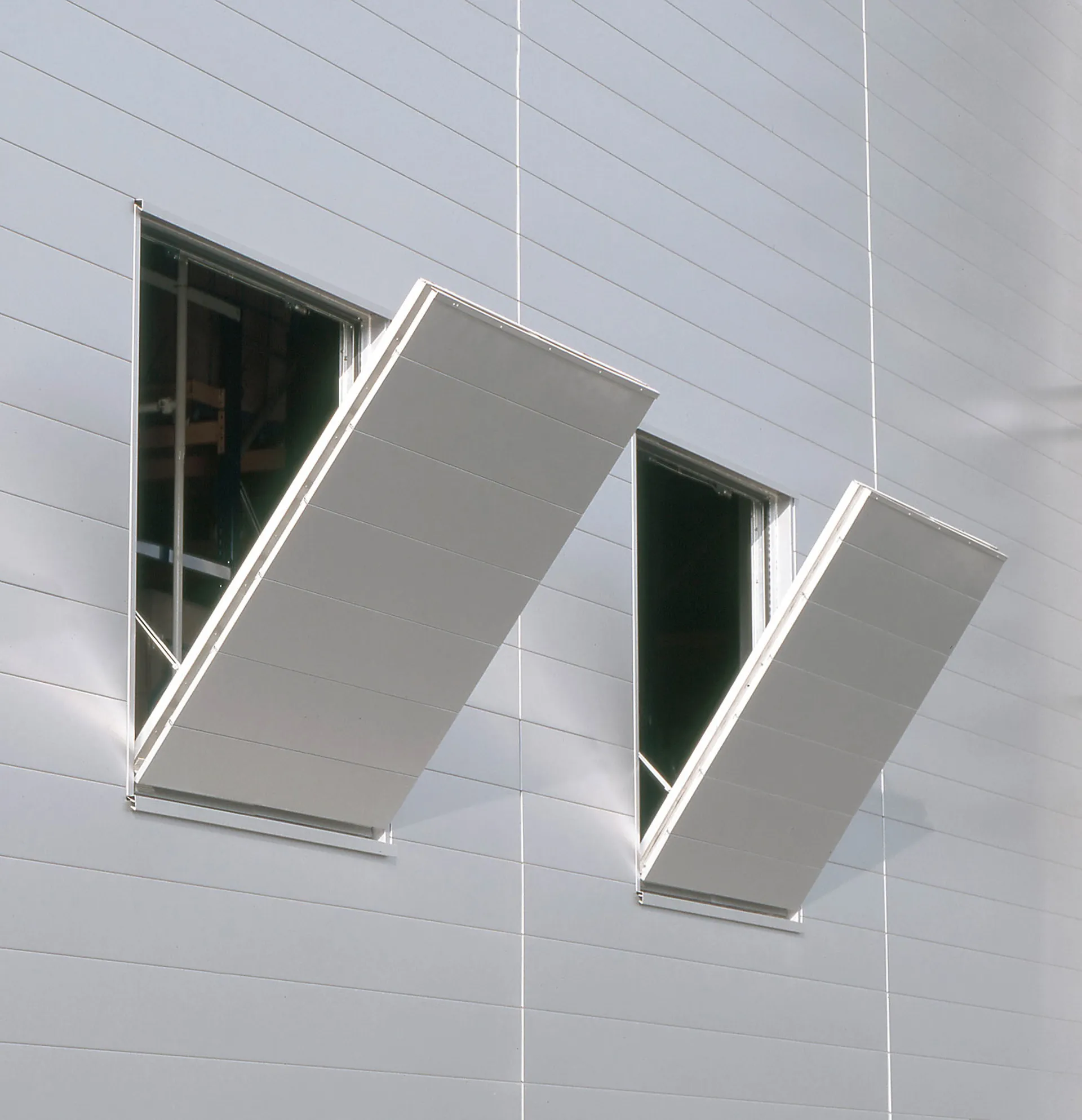

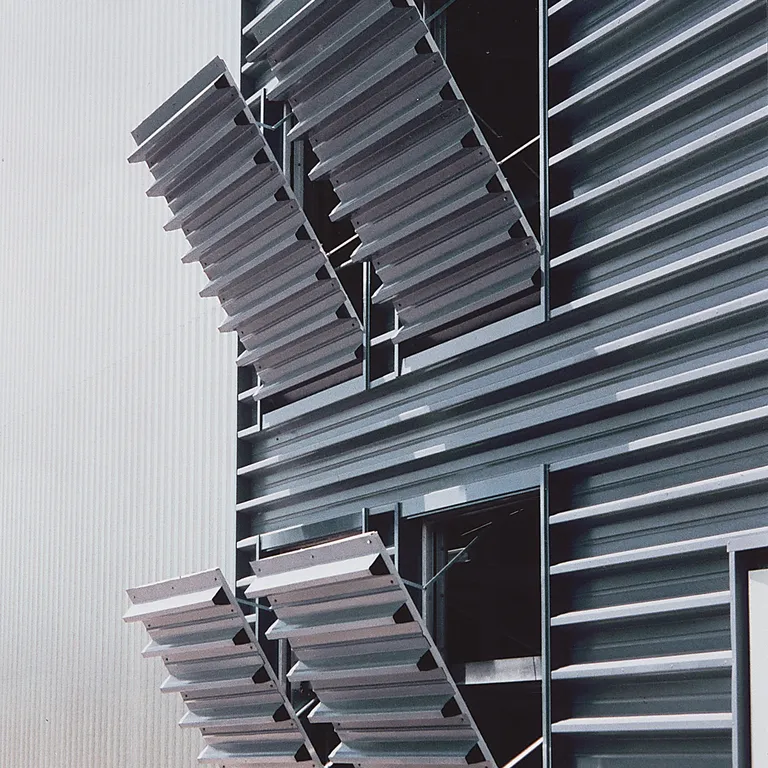

Zuluftklappen für Rauch- und Wärmeabzugsanlagen (RWA) werden in Hallenfassaden eingesetzt, um als Zuluftöffnung die volle aerodynamische Wirksamkeit der Rauch- und Wärmeabzugsanlagen zu erreichen. Die Zuluftklappe besteht aus einem Einbaurahmen, der im unteren Drittel der Fassade in eine bauseitige Auswechslung montiert wird und der Klappe, die unterseitig mit Scharnieren am Einbaurahmen befestigt ist.
Produkt-Highlights
- Gesteuerte Zuluft für die RWA wird bei richtiger Dimensionierung und Positionierung sichergestellt
- Manuelle Auslösung über pneumatische Notauslösestation
- Automatische Ansteuerung über die Auslösung der Rauch- und Wärmeabzugsgeräte möglich (empfohlen)
- Automatische Öffnung in der Frühphase des Brandes sichert die volle aerodynamische Wirksamkeit der RWA
- Ermöglicht die Bildung einer stabilen, rauchgasfreien Schicht in der Halle
- Optimale, optische Integration in die Fassade durch mögliche Verkleidung mit dem Fassadenprofil
Technische Informationen
Nenngröße
| Rohbaumaß der Auswechslung B x H (cm) | Zuluftfläche in m² | Öffnungswinkel |
|---|---|---|
| 196 x 110 | 0,64 | 38° |
| 196 x 160 | 0,94 | 33° |
| 196 x 210 | 1,23 | 28° |
| Liegt der untere Drehpunkt des Zuluftgerätes weniger als 2,50 m über der Oberkante Boden, ist darauf zu achten, dass ein Sicherheitsbereich im Umfeld des installierten Gerätes von 2 x 2 m eingehalten und markiert wird. | ||
Material
Aluminium, optional lackiert oder pulverbeschichtet, RAL-Farben auf Anfrage
Einsatzbereiche
- Gebäudefassaden, in denen Rauch- und Wärmeabzugsanlagen installiert sind
- Neubau und Sanierung
)
)
)
