Flachdachsanierung für Stiebel Eltron

Kollektives Sicherheitspaket

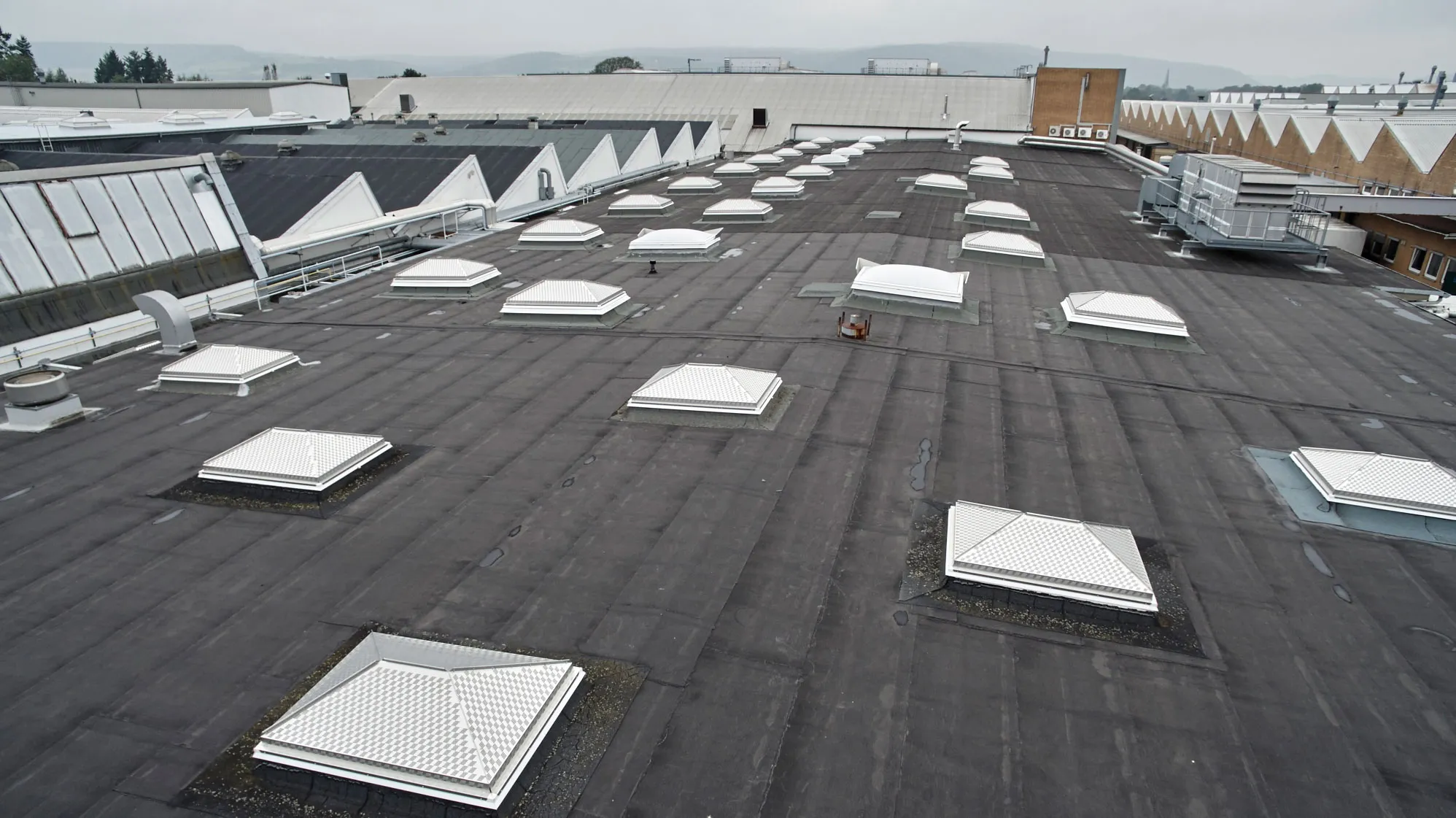

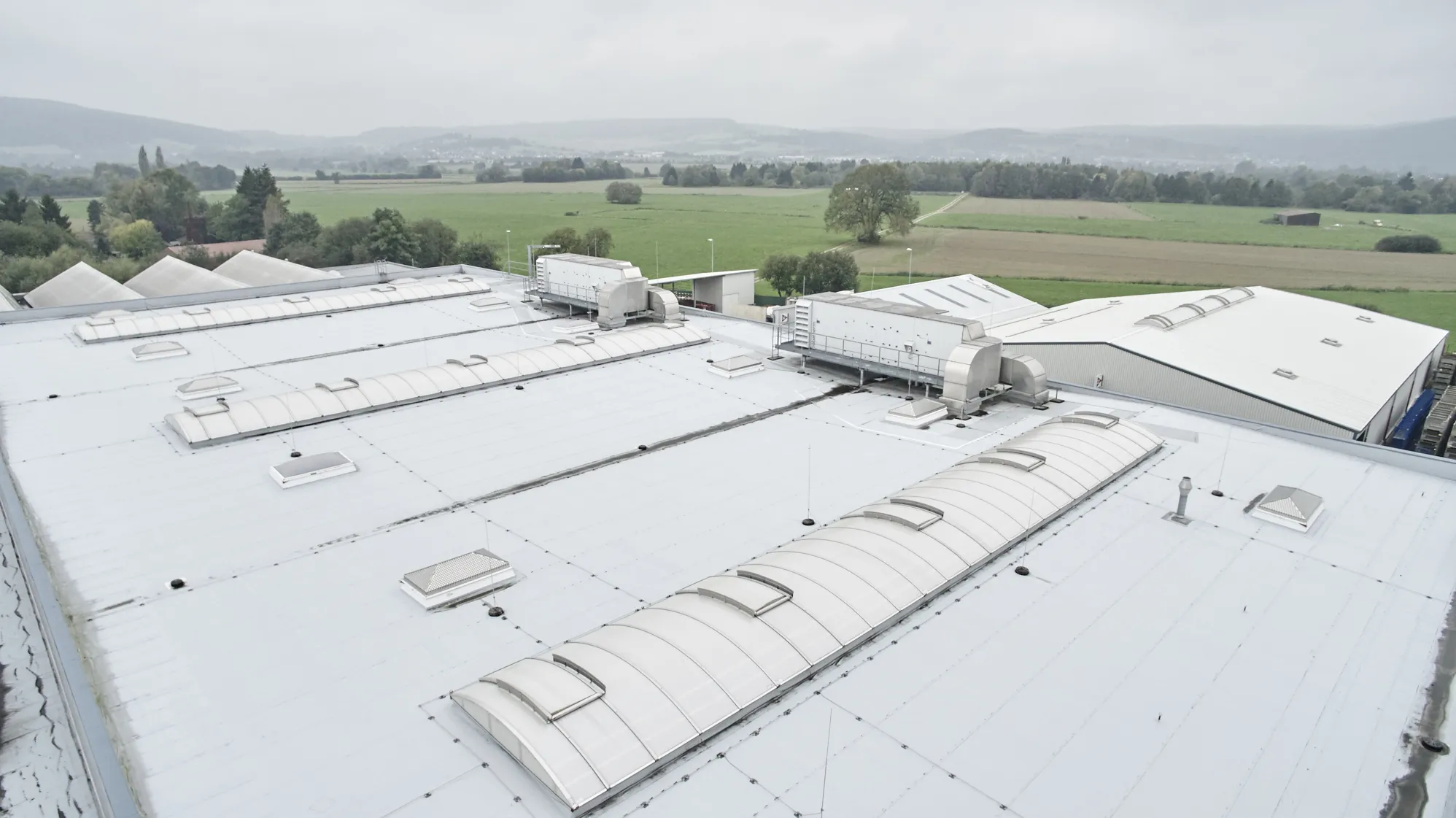

Das Unternehmen Stiebel Eltron hat an seinem tradisionellen Produktions- und Entwicklungsstandort für haustechnische Geräte, Wärme und Lüftung die Tageslichtelemente auf den 26 Flachdächern durchsturzsicher nachrüsten lassen.

Case Study lesen

Kontakt

Kingspan Light + Air unterstützte den Hersteller bereits bei der Planung und Realisierung eines ganzheitlichen Sicherheitspaketes, das die Ab- und Durchsturzsicherung aller betroffenen Dachflächen am Standort beinhaltete. Dazu lieferte der Flachdachspezialist auch die vorschriftengerechten Komponenten für die betroffenen Lichtkuppeln oder Lichtbänder. Die Umsetzung erfolgte im ersten Quartel 2017.

HDS-SCHUTZSYSTEM FÜR LICHTKUPPELN

Vielseitige Produkte und überzeugender Service

Das außen aufgebrachte, bewährte und robuste HDS-System schützt gleich dreifach: Hagelschutz, Durchsturzsicherung und Sonnenschutz

Der Konzeptvorschlag seitens Kingspan Light + Air basiert auf kollektiven Maßnahmen zur Ab- und Durchsturzsicherung (innen und außen), die mit Mehrfachnutzen ausgestattet sind. Das verabschiedete Sicherheitskonzept für Stiebel Eltron beinhaltet insgesamt zwei verschiedene, bewährte Systeme.

HDS-Schutzsystem

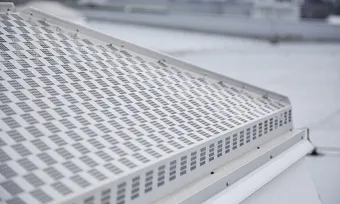

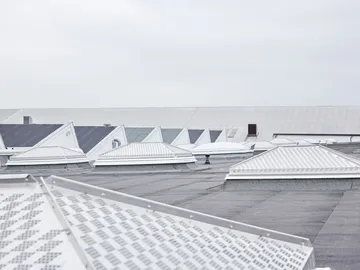

Das außen aufgebrachte, bewährte und robuste HDS-System: bestehend aus einem rautenförmigen, perforierten Aluminiumprofil, das mit Abstand zur Lichtkuppelverglasung auf den Lichtkuppel-Einfassrahmen montiert wird, schützt gleich dreifach (Hagelschutz, Durchsturzsicherheit und Sonnenschutz). Darüber hinaus wird das Oberlicht zusätzlich gegen Vandalismus geschützt.

AB- UND DURCHSTURZ

Innovatives Falldämpfungssystem (IFS)

Das EAD-System (Durchsturz-/Absturzsicherungssystem) ergänzt als zweite Komponente das Sicherheitskonzept.

Ab- und Durchsturzsicherung

Das EAD-System (Durchsturz-/Absturzsicherungssystem) ergänzt als zweite Komponente das Sicherheitskonzept bei Stiebel Eltron. Es garantiert Ab- und Durchsturzschutz bei geöffneter und geschlossener Lichtkuppel. Durch das innovative Falldämpfungssystem (IFS) wird die Aufprallenergie hervorragend absorbiert und die Unterkonstruktion des Oberlichtes weniger belastet. Bei werkseitiger Vormontage ist die Absturzsicherheit der Dachöffnung schon nach dem Einbau des Aufsetzkranzes gegeben. Das System bietet grundsätzlich die Sicherung direkt an der Absturzkante, so dass ein Abstürzen schon im Ansatz verhindert wird.

Alle zuvor genannten Kingspan ESSMANN Sicherheitskomponenten erfüllen die Primäranforderung der ASR A2.1 und sind nach GS-BAU-18 und DGUV Test-Zertifikat zertifiziert.

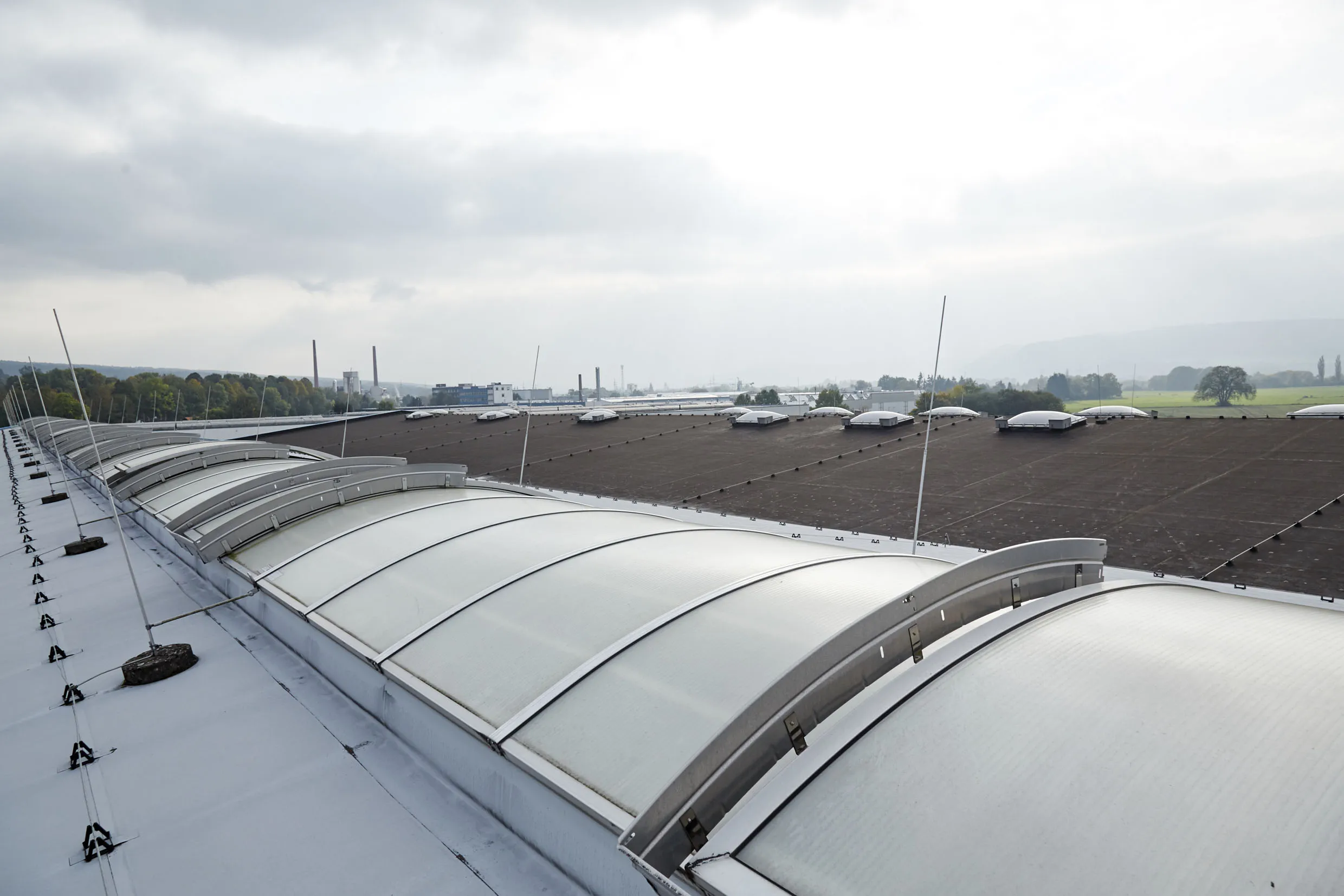

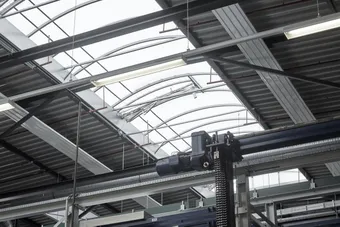

Ab- und Durchsturzsicherung für Lichtbänder

Geprüftes und zertifiziertes Sicherheitssystem

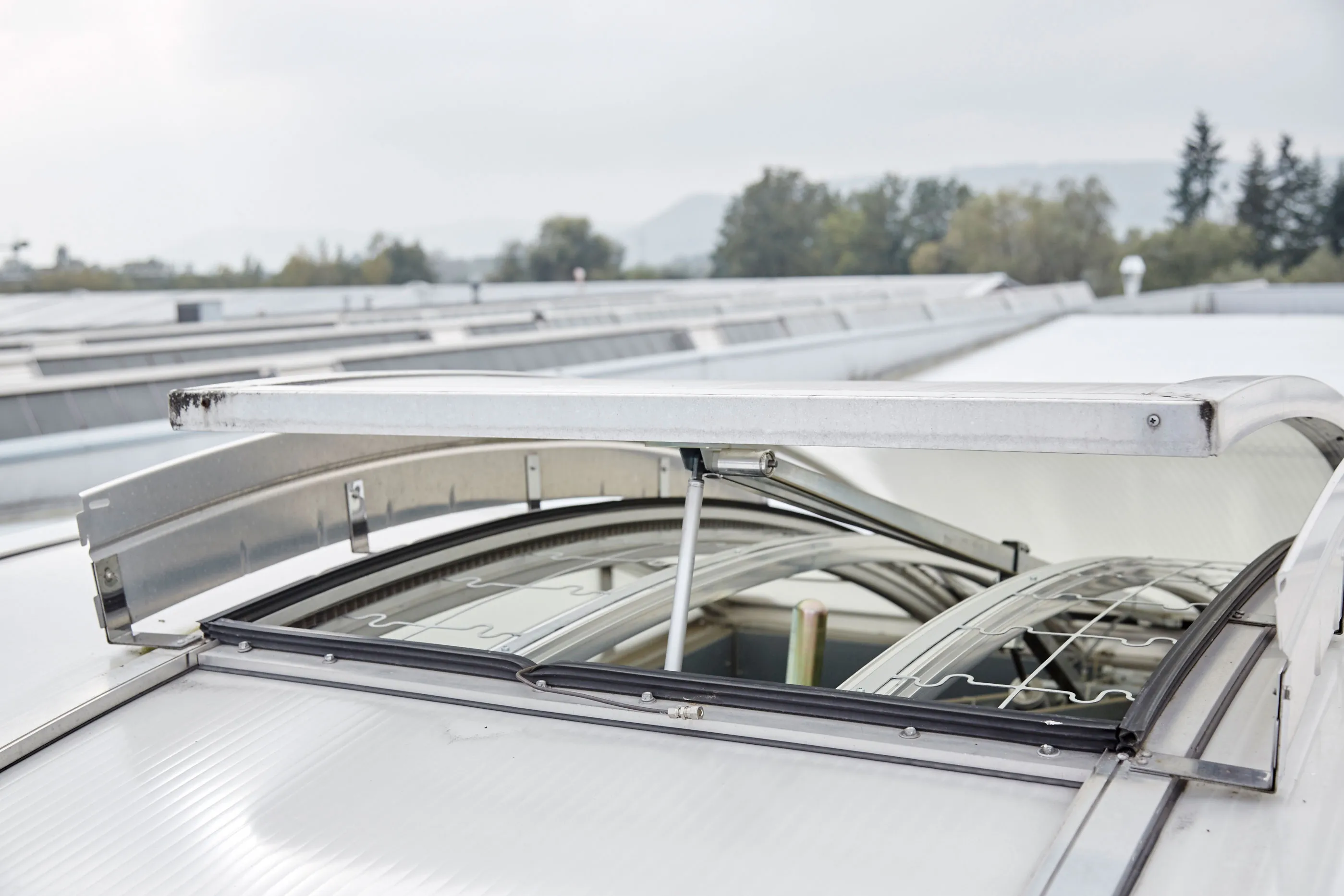

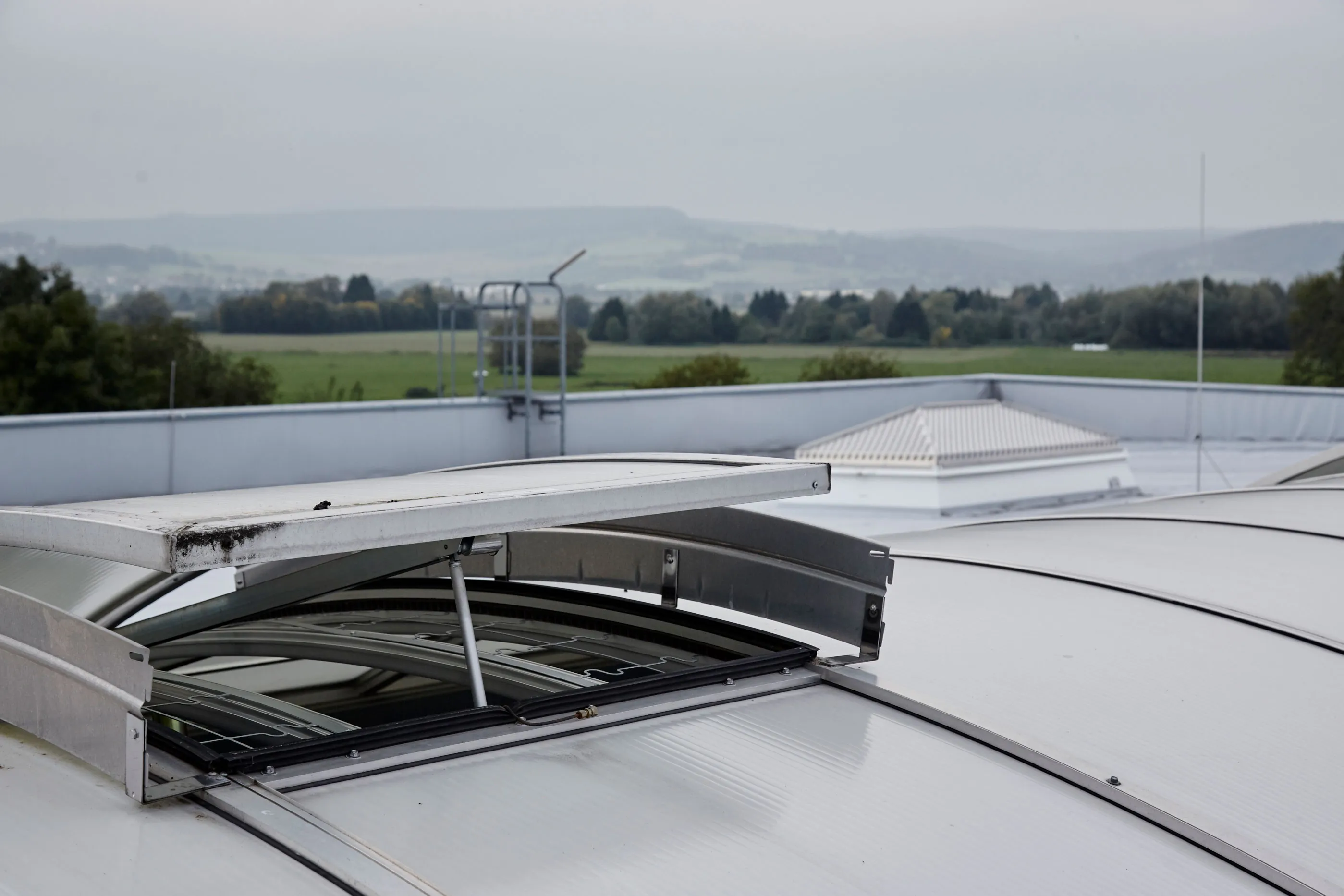

Die Zertifizierung gilt bei geöffneten Kingspan ESSMANN Lichtbandklappen während einer Wartung und bei ausgebauter Verglasung, z.B. während einer Sanierung.

Fotogalerie

Hier geht's zum Download

Mehr Informationen zu dem Flachdachsanierungskonzept bei Stiebel Eltron finden Sie in unserer Case Study.

Download Case Study

Verwendete Produkte

Lichtkuppel LK classic für Licht, Belüftung und Rauchabzug

Die Kingspan ESSMANN Lichtkuppel LK classic ist zweifach, dreifach, oder mit PC-st verglast und bittet eine flexible Option für mehr Tageslicht in Gebäuden. Sie eignet sich für Neubau- oder Sanierungsprojekte und ist in einer Vielzahl von Größen mit verschiedenen Optionen und Zubehör erhältlich. Zum Beispiel können die Kuppeln auch mit Antrieben ausgestattet werden, um sie bei Bedarf für die tägliche Belüftung und/oder den Rauch- und Wärmeabzug zu nutzen.
