LB basic
Lichtband LB basic ideal für Tageslicht sowie Rauch- und Wärmeabzug
)
Sicherheit auf eigenem Dach
Tageslicht- und Dachsicherungskonzept für die Sicon-Gruppe

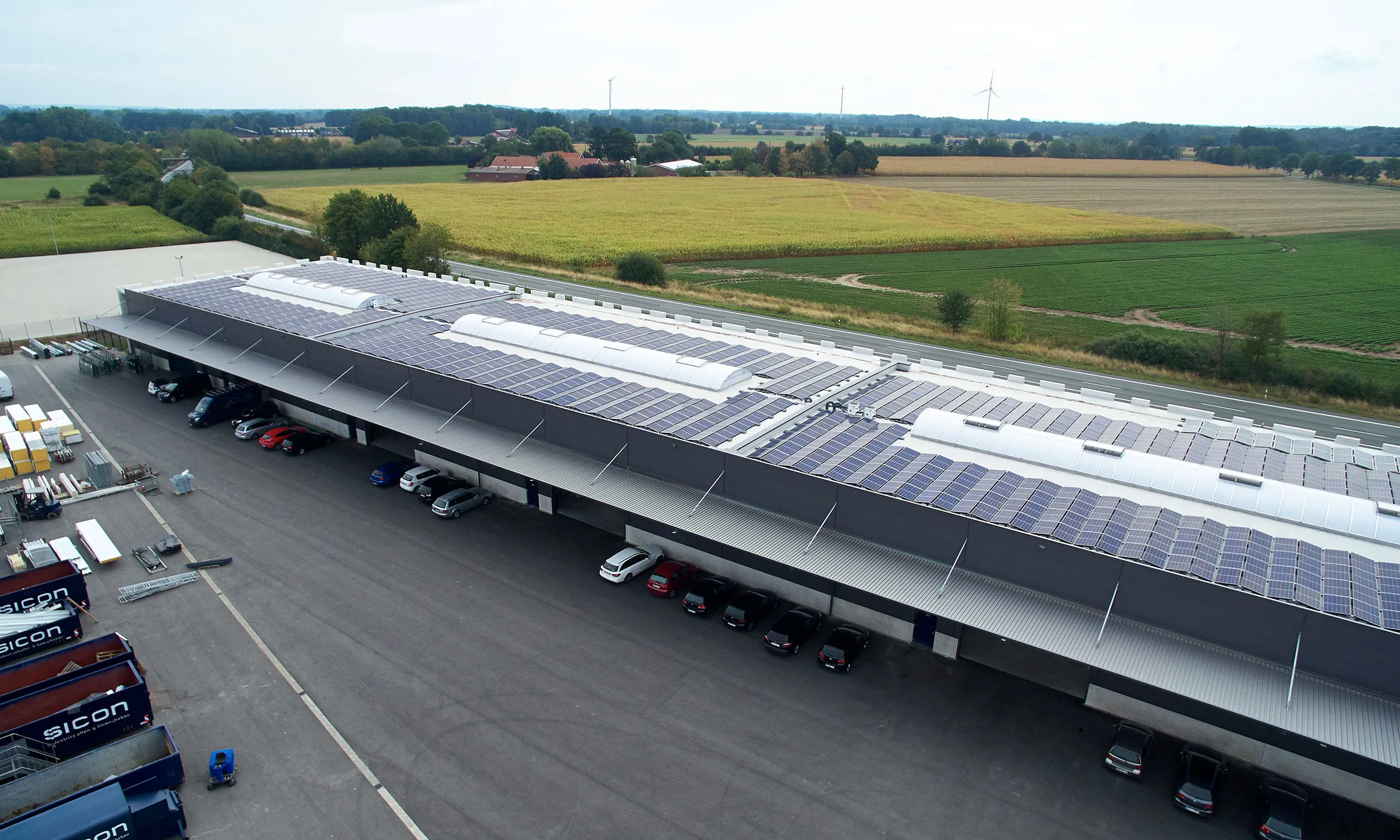

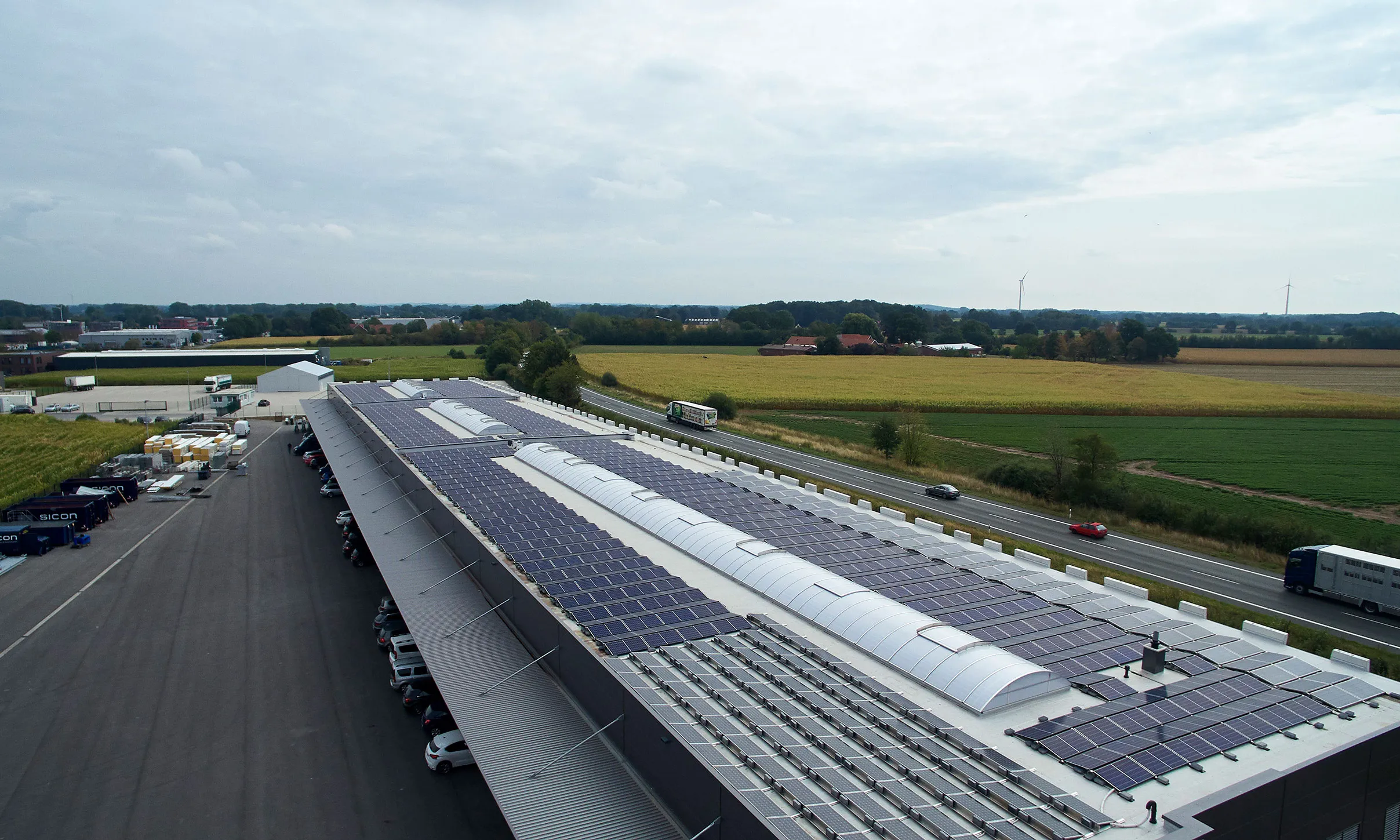

Kingspan Light + Air begleitete das Bauvorhaben hinsichtlich der Tageslichtausstattung für das ca. 4.000 m² große neue Werkshallendach.
Sicherheit auf eigenem Dach
Die SICON-Unternehmensgruppe mit neuem Firmensitz in Gescher/Münsterland ist Spezialist auf dem Gebiet des schlüsselfertigen Bauens. Effektivität und Wirtschaftlichkeit in hoher Ausführungsgüte sind das Erfolgsrezept für die deutschlandweite Erstellung von Industrie-, Gewerbe- und Wohnungsbauten. Beispielhaft steht hierfür der eigene neue Gebäudekomplex.
Kingspan Light + Air begleitete das Bauvorhaben hinsichtlich der Tageslichtausstattung für das ca. 4.000 m² große neue Werkshallendach.
Die Bauaufgabe forderte eine gleichmäßige gut ausgeleuchtete, blendfreie Lichtsituation unter Berücksichtigung permanenter Ab- und Durchsturzsicherung. Neben der Planungsunterstützung und dem gezielten technischen Support während der Bauphase wurde das Objekt von Kingspan Light + Air mit allen vorschriftenkonformen, modular aufgebauten Systemkomponenten für eine individuell auf das Bauvorhaben SICON zugeschnittene Lichtbandkonstruktion ausgestattet.

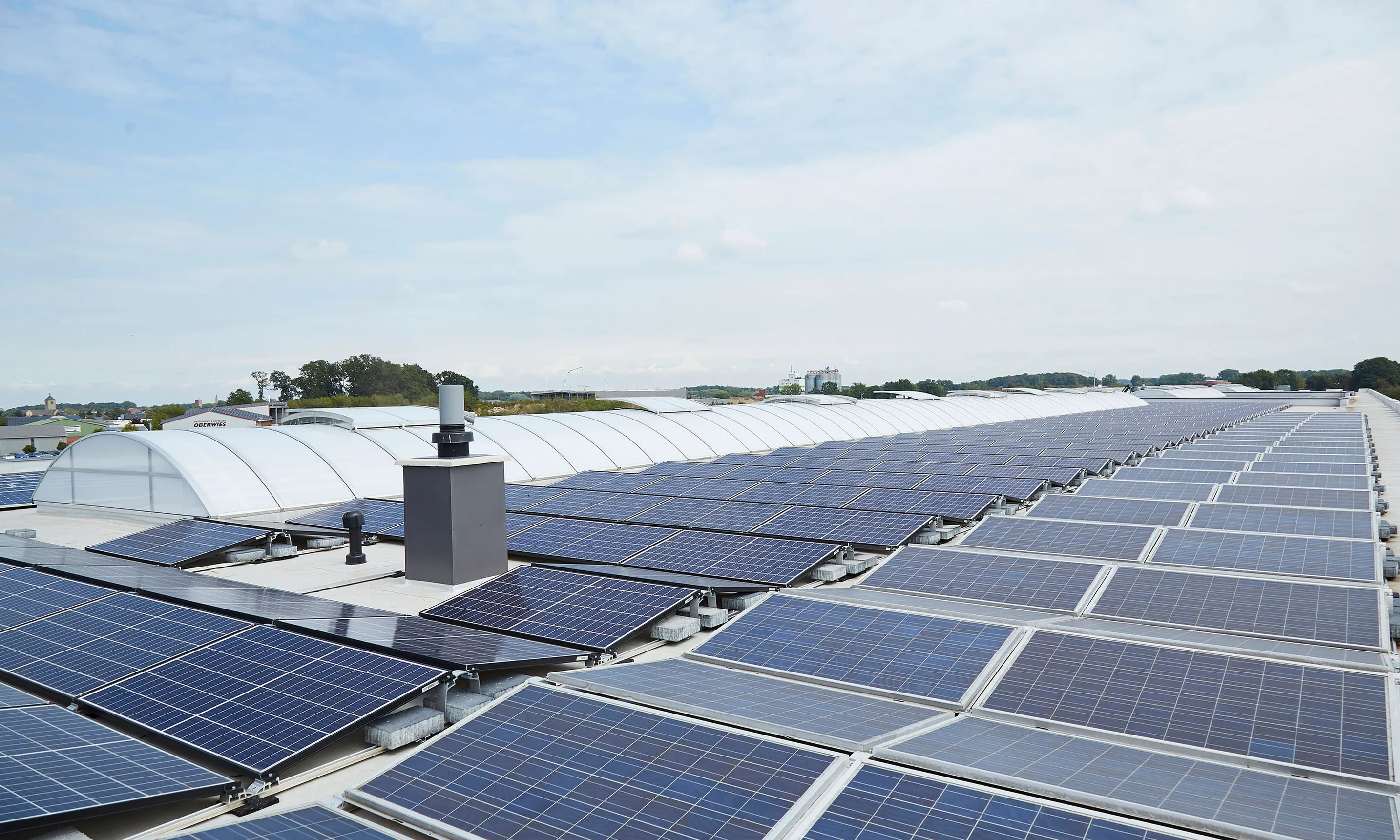

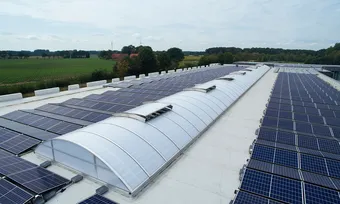

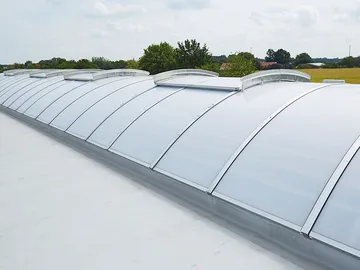

Eingesetzt wurde das flach gewölbte Kingspan ESSMANN Lichtband (Gesamtmaß 60,00 x 4,50 m) mit energieeffizienten Kunststoffverglasungen (Ug-Wert von 1,80 W/m²K), einschließlich aller Steuerungen, Antriebe und Auslöser.
AB- UND DURCHSTURZ
Energieeffiziente Lichtbandkonstruktion

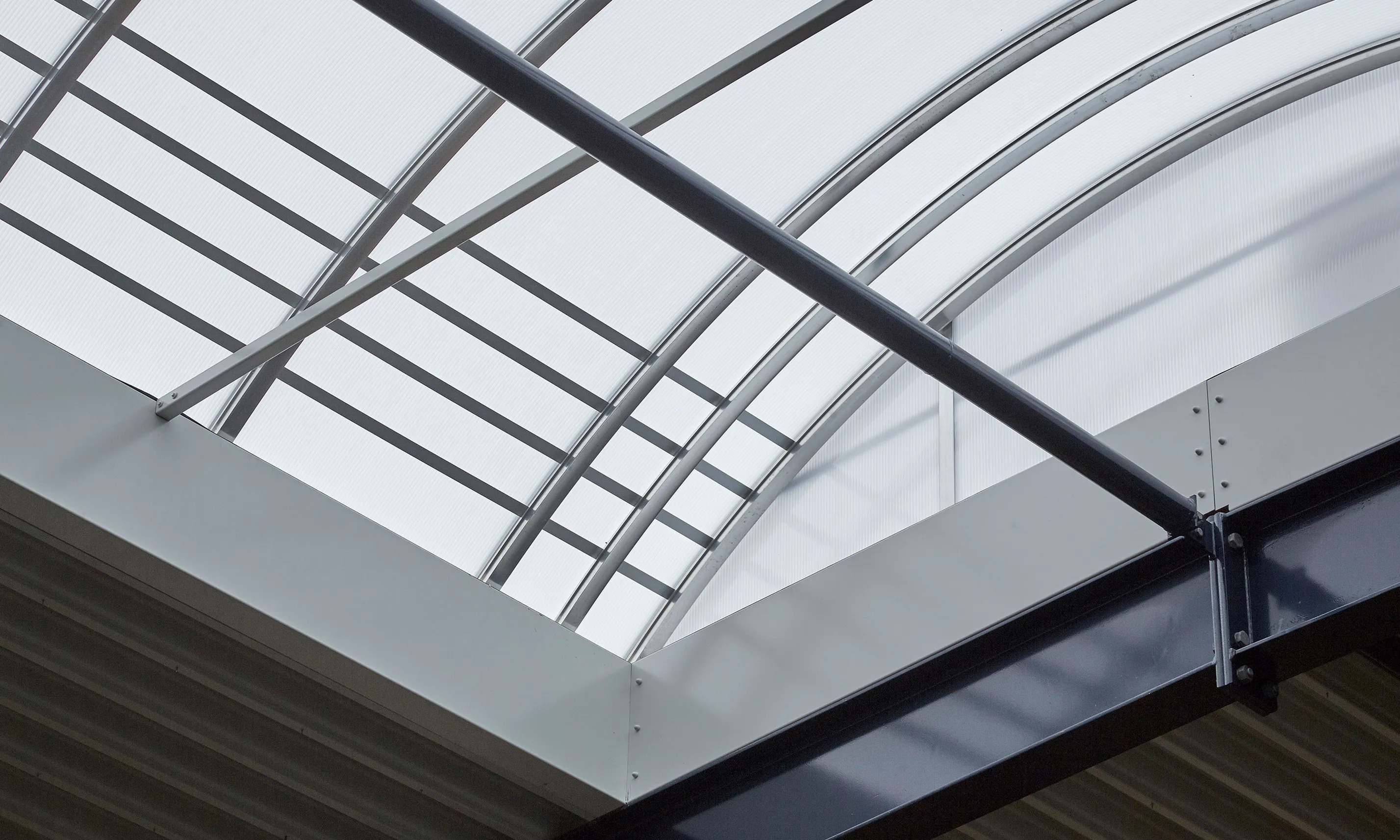

Die effiziente Gesamtkonstruktion senkt die CO2-Emissionen. Außerdem trägt die hohe Lichttransmission zur Verringerung der Stromkosten bei. Die Montage erfolgte auf einer freitragenden, modular aufgebauten Zargenkonstruktion.
)
)
)

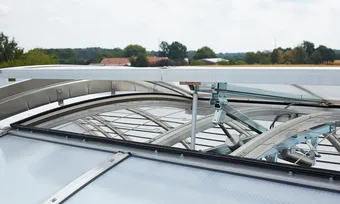

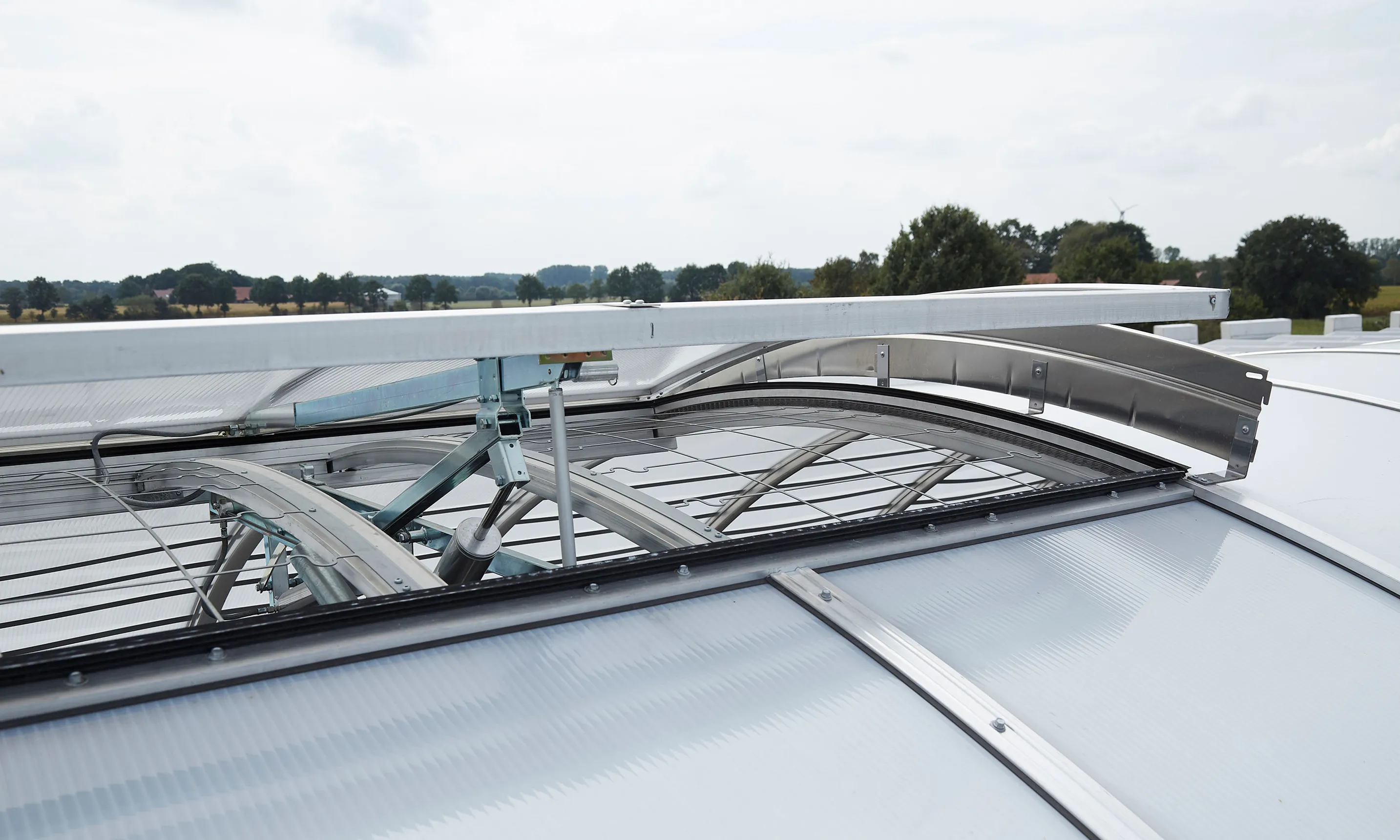

Integrierte Lichtbandklappenflügel übernehmen die tägliche Be- und Entlüftung. Die geometrische Öffnungsfläche des Lichtbands kann von Seiten des Brandschutzes für den reinen Wärmeabzug eingesetzt werden. Für den geforderten Rauchabzug im Brandfall sorgen pneumatisch angesteuerte Rauch- und Wärmeabzugsklappen. Die max. aerodynamische Rauchabzugsfläche (Aa-Wert) beträgt 2,07 m², mit Ab- und Durchsturzsicherheit sogar noch 2,03 m². So wird das Tageslichtelement optimal ausgenutzt.
Ab- und Durchsturzsicherungen
Zwei permanent funktionierende Sicherheitsmaßnahmen minimieren das Ab- und Durchsturzrisiko:

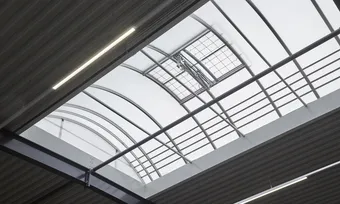

Die Integrierte Durchsturzsicherung ID 1200 plus, die unterhalb der Kunststoffverglasung zusätzlich quer zur Aluminiumkonstruktion montiert wurde, bietet umlaufend dauerhaften Durchsturzschutz für die Lichtbandöffnung von der Dachfläche aus und schützt zuverlässig vor einem Sturz durch offene Lüftungsklappen.

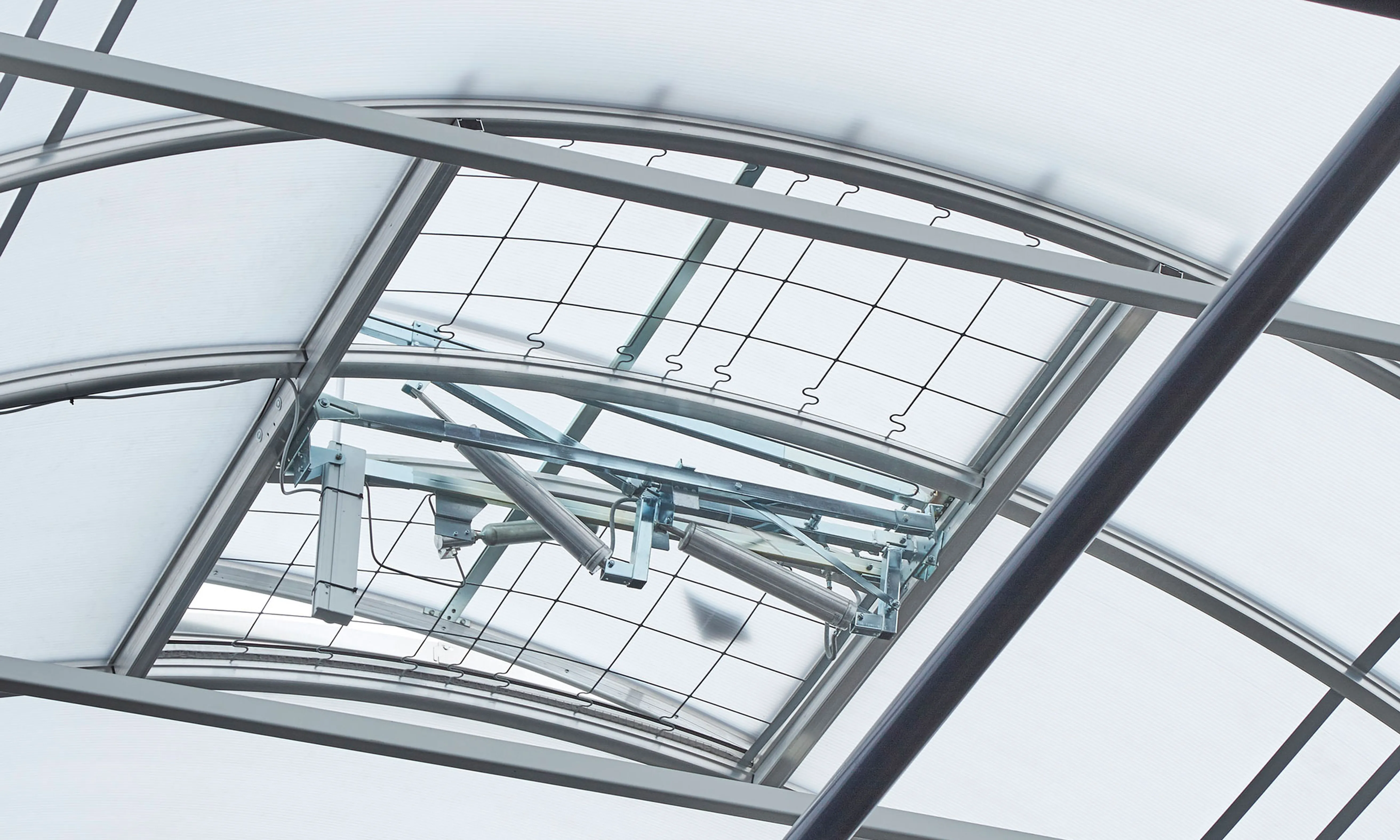

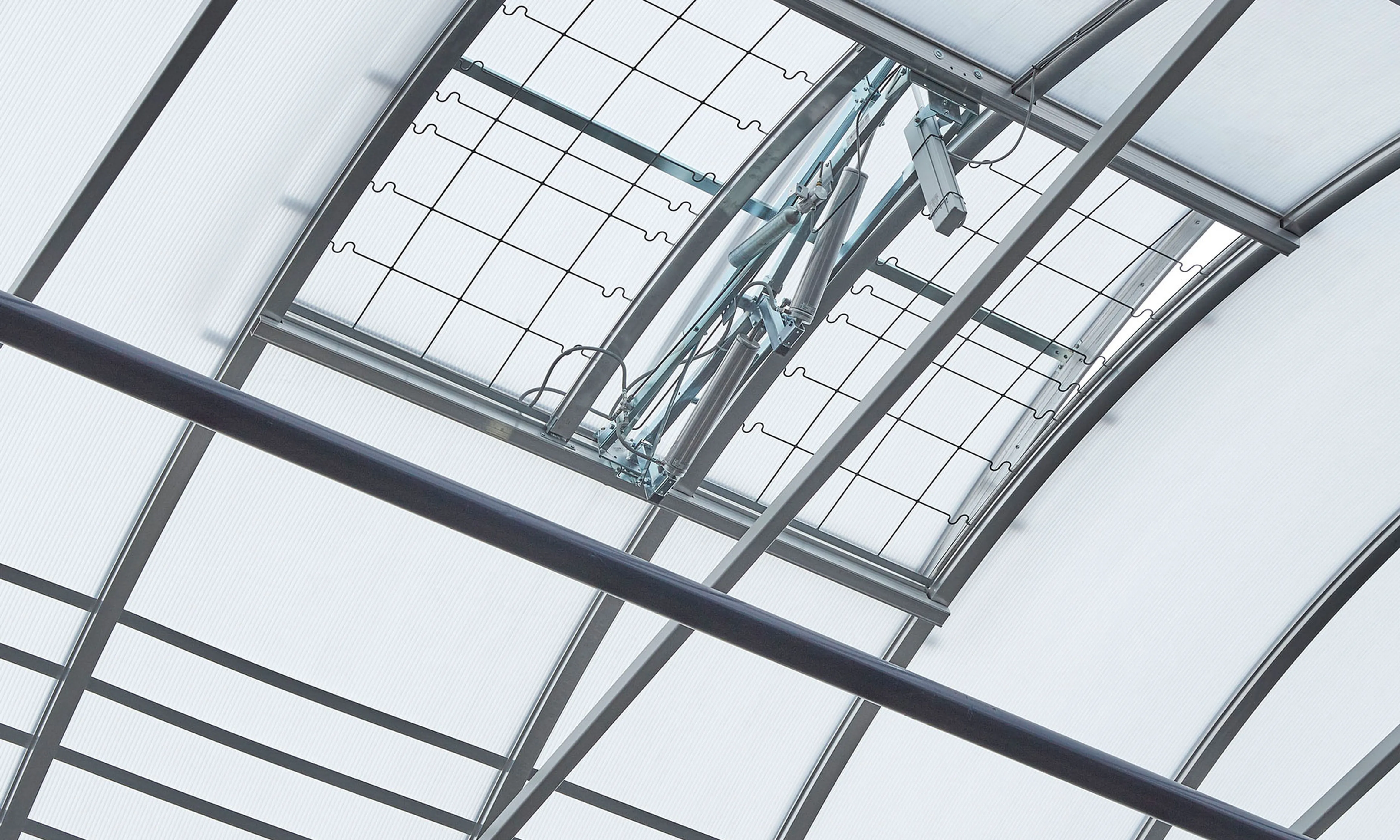

Die fest montierte Ab- und Durchsturzsicherung EAD im Klappenbereich des Lichtbands sorgt dafür, dass der Fallende noch vor der Absturzkante sicher abgefangen wird.
Alle zuvor genannten Kingspan ESSMANN Sicherheitskomponenten erfüllen die Primäranforderung der ASR 2.1 und sind nach GS-BAU-18 und DGUV-Test-Zertifikat zertifiziert.
Fotogalerie
)
)
)
)
)
)
)
Hier geht's zum Download
Mehr Informationen zu dem Tages- und Dachsanierungskonzept finden Sie in unserer Case Study.
)
