DSV Logistiklager
Tageslicht- und Sicherheitssysteme nach neuesten Standards
Moderne Tageslichtelemente für gleichmäßige Belichtung und hohe Sicherheit

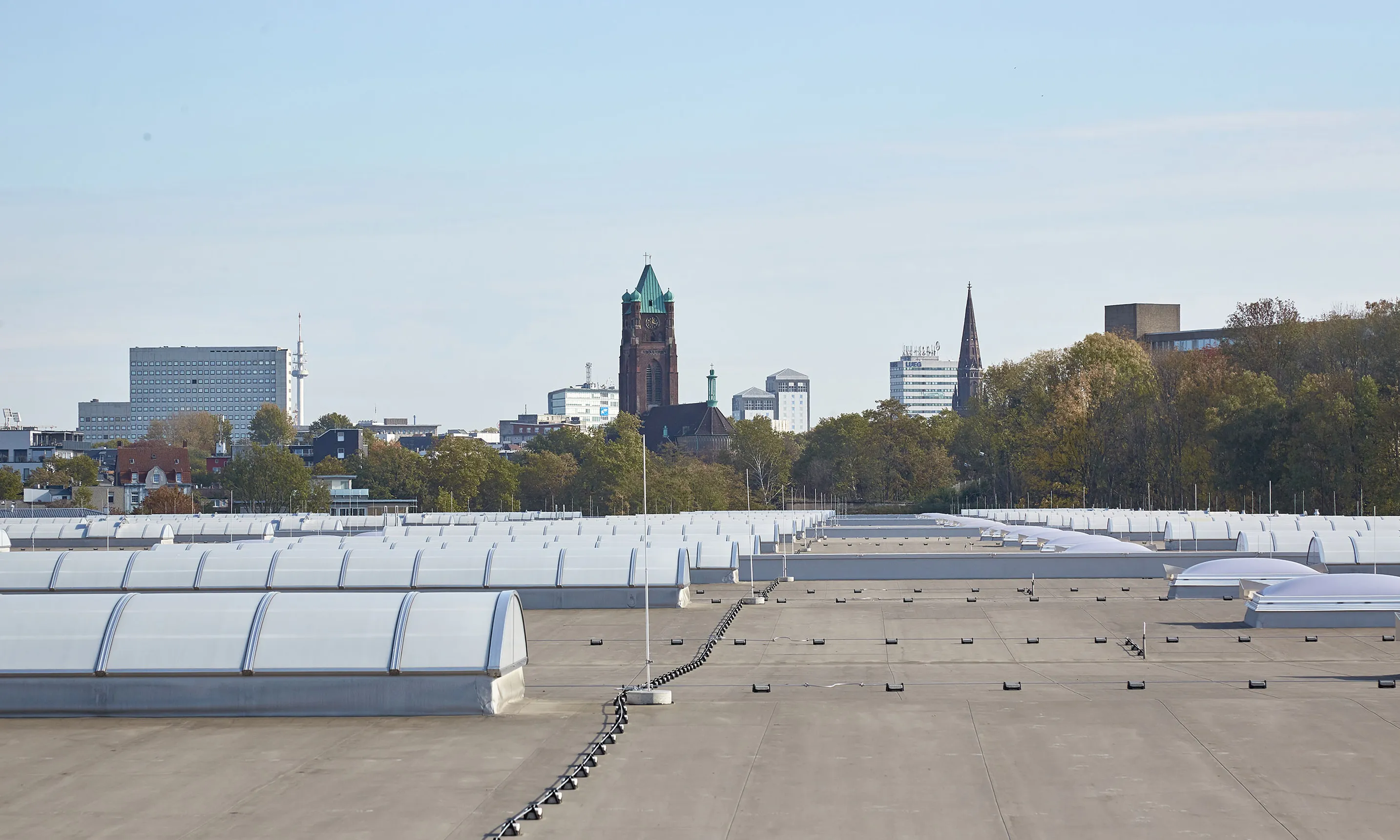

Mit modernen Tageslichtelementen lassen sich auch großflächige Volumenverteilzentren gleichmäßig gut belichten. Beispielhaft hierfür steht das neue Logistiklager von dm-drogerie markt in Bochum, das der Generalunternehmer Goldbeck Südwest, Niederlassung Koblenz, für die DSV Real Estate Bochum Aps & Co. KG im Spätsommer 2017 im Bochumer Gewerbepark Stahlhausen realisierte. Der gewaltige Hallenkomplex erfüllt in ökologischer und technischer Hinsicht die neuesten Standards. Das gilt auch für die gesamte Flachdachgestaltung mit modernen Tageslichtelementen von Kingspan Light + Air.

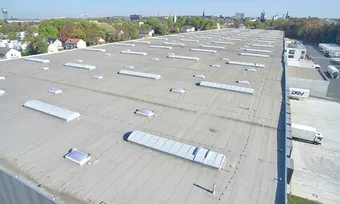

Auf einer Gesamtfläche von ca. 90.000 m² erstrecken sich ca. 42.100 m² Lager- und Logistikhallen und ein ca. 2.100 m² großes Bürogebäude. Hier kam es besonders darauf an, der Halle über die gesamte Länge mit viel Tageslicht eine hohe Aufenthaltsqualität zu verschaffen.
Kingspan Light + Air begleitete das Bauvorhaben hinsichtlich der Tageslichtausstattung. Der Leistungsumfang umfasste die Planung, Beratung, Lieferung und Fachmontage von entsprechenden Lichtkuppeln und Lichtbändern mit natürlicher Be- und Entlüftung, Rauch- und Wärmeabzug inklusive entsprechender Antriebs-, Bedien- und Steuerungsperipherie, permantenter Ab- und Durchsturzsicherungsmaßnahmen, einschließlich der Inbetriebnahme und Dokumentation.
TAGESLICHTSYSTEME
Tageslicht + Sicherheit
Kingspan Light + Air begleitete das Bauvorhaben hinsichtlich der Tageslichtausstattung. Der Leistungsumfang umfasste Planung, Beratung, Lieferung und Fachmontage von entsprechenden Lichtkuppeln und Lichtbändern.
)
)
)
Modulare Lichtkuppeln und Lichtbänder

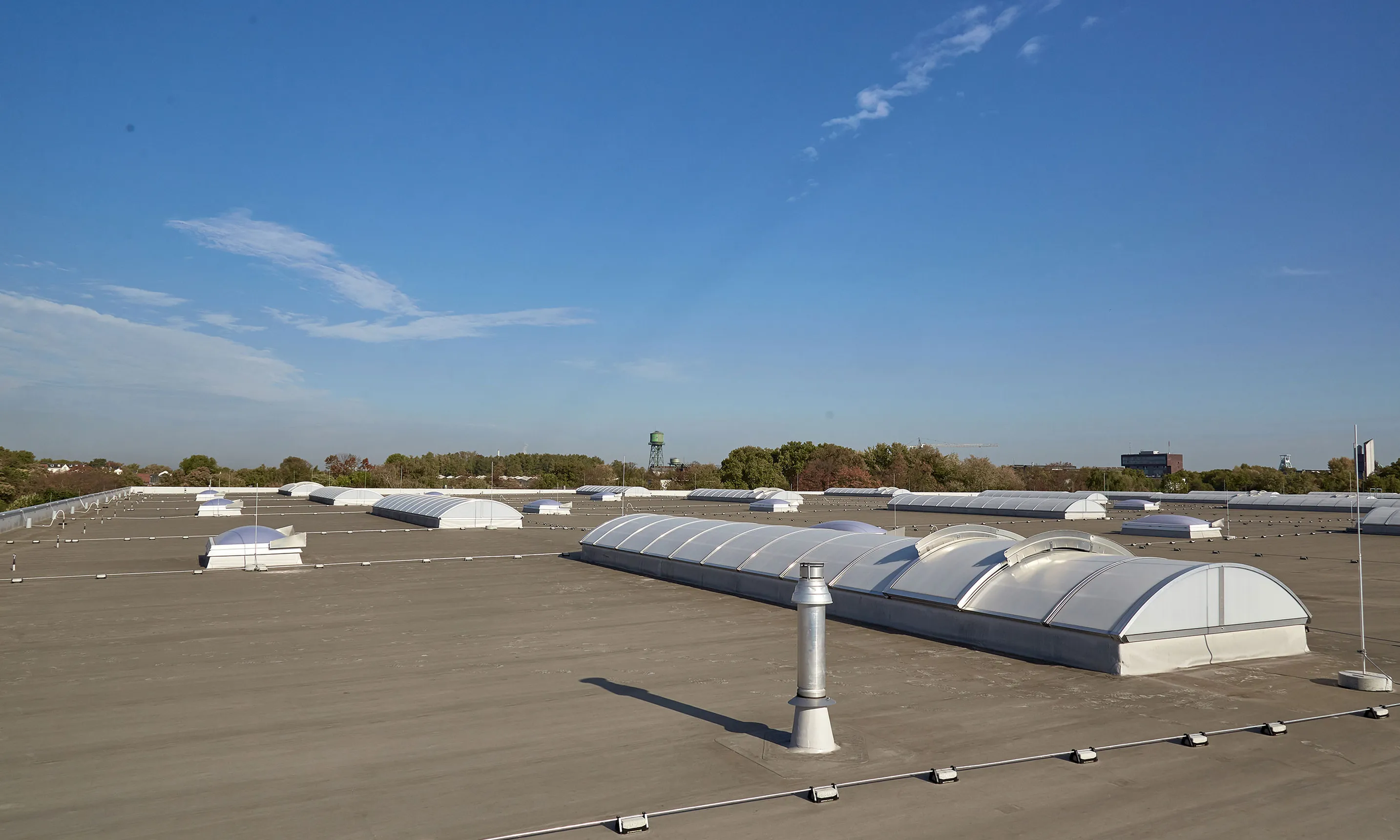

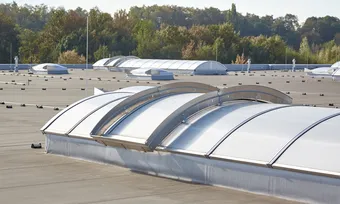

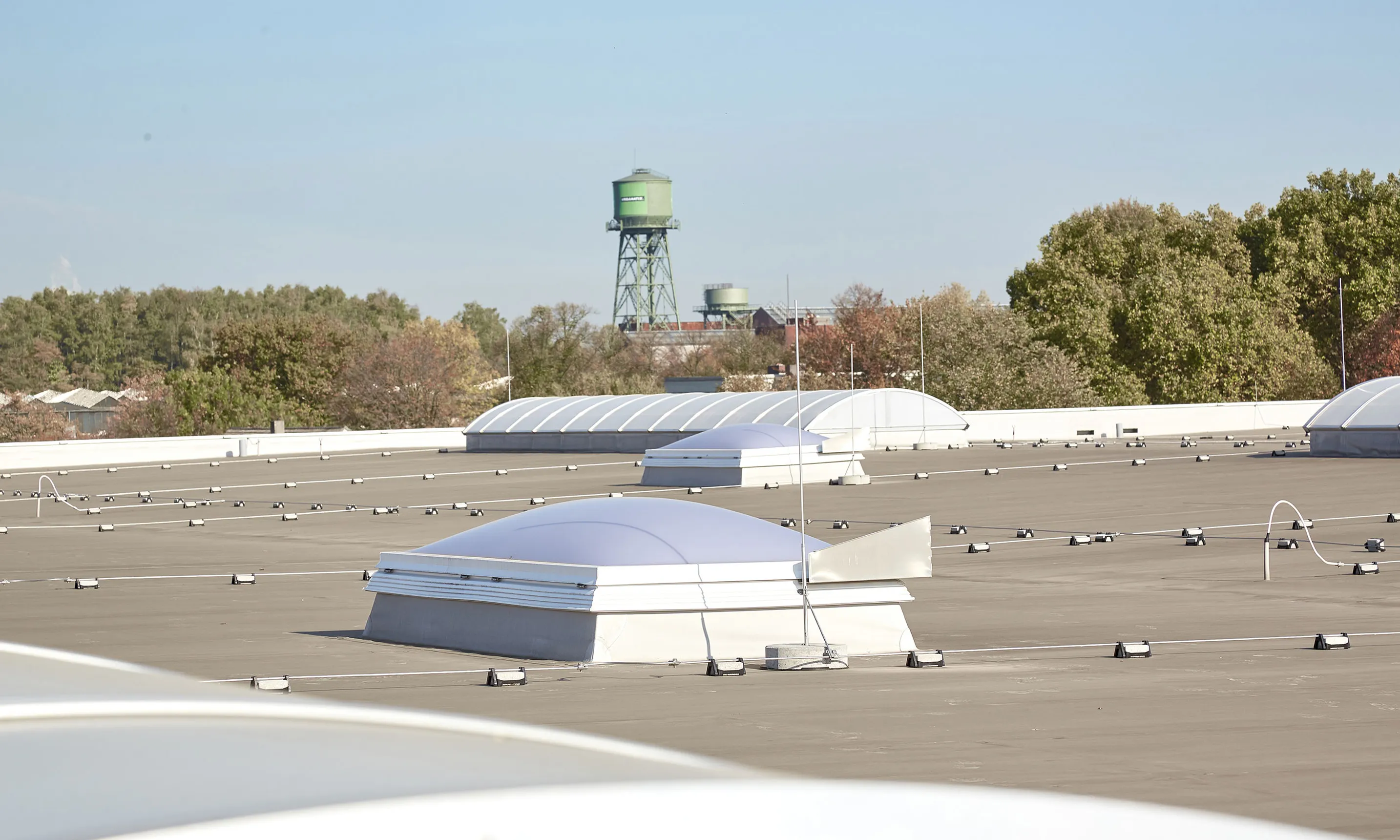

Das Lösungskonzept beinhaltet neben der Planung und Beratung die Lieferung und Montage von 80 Kingspan ESSMANN Lichtkuppeln classic, Nenngröße 150 / 250 cm, mit entsprechenden wärmegedämmten Metall-Aufsetzkränzen. Hinzu kamen 64 Kingspan ESSMANN Lichtbänder, Nenngröße 240 x 1184 cm, ebenfalls mit entsprechenden Metall-Aufsetzzargen. Die Oberlichter wurden auf dem gesamten Hallendach in Baugruppen aufgeteilt angeordnet. Die tägliche Be- und Entlüftung übernehmen pneumatisch gesteuerte NRWG F6 Lüftungsklappen, geprüft und zugelassen nach DIN EN 12101-2. Die NRWGs erfüllen außerdem die Anforderungen der DIN 18232-9:2016-07.

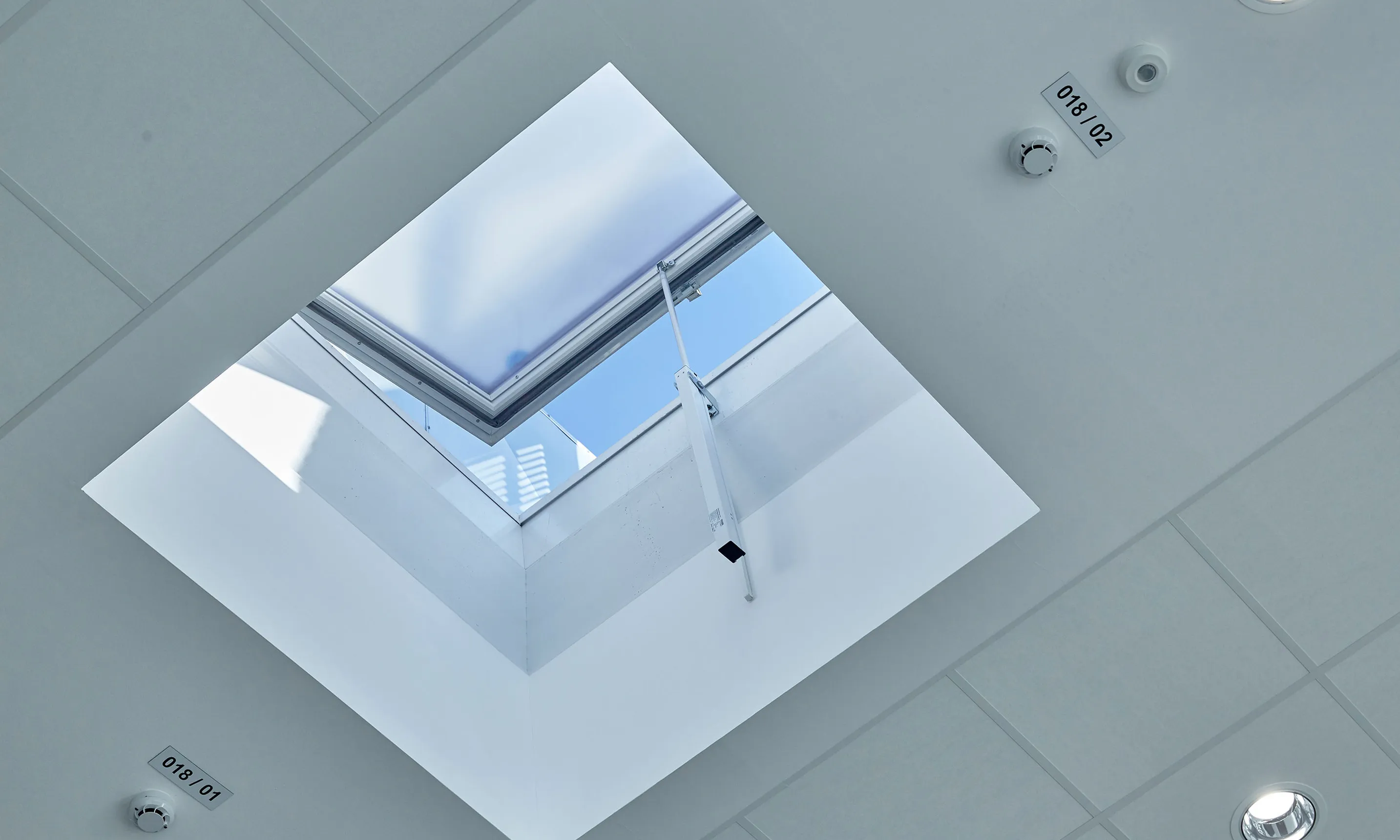

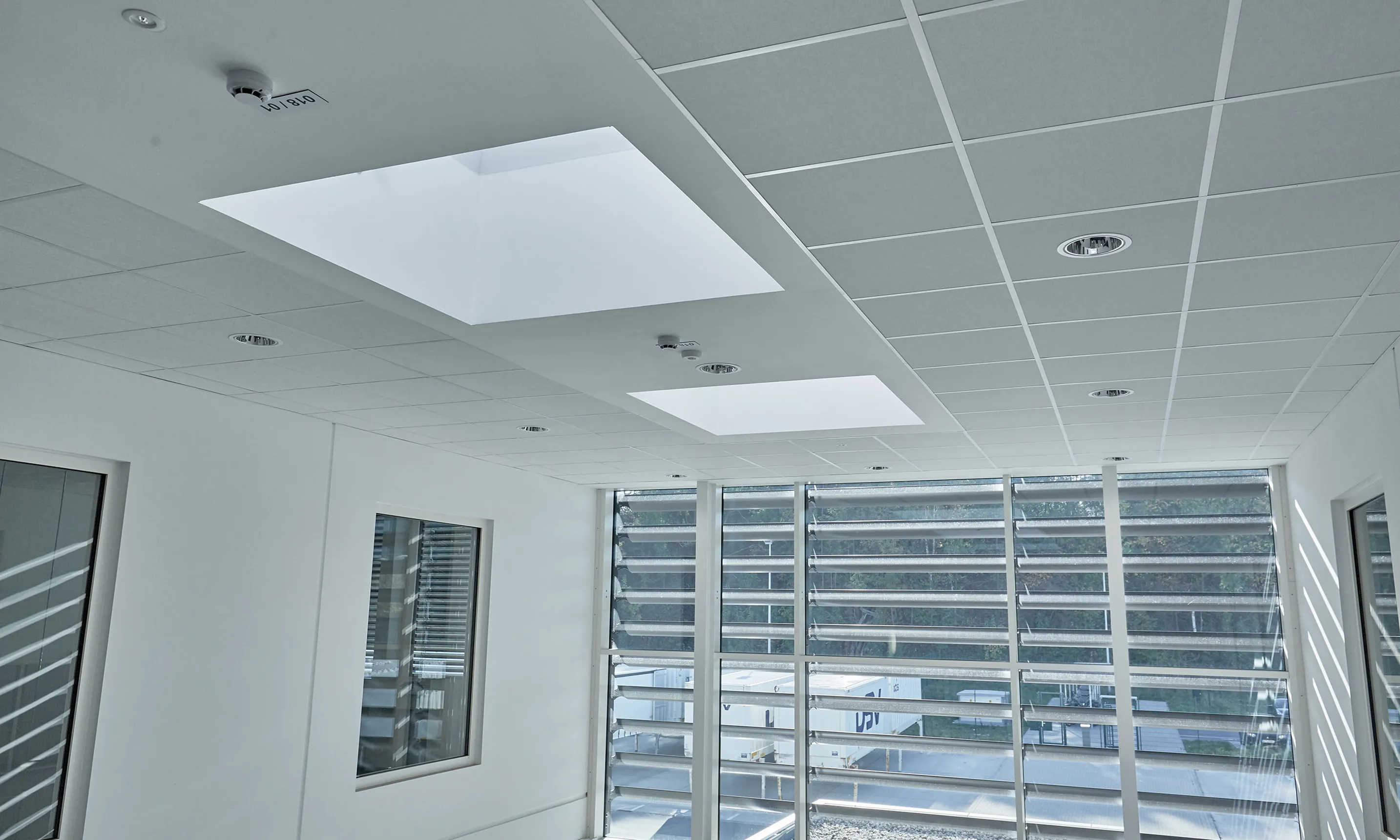

Im Atrium und Treppenhaus sorgen insgesamt vier Kingspan ESSMANN Lichtkuppeln plus, 150 / 150 cm mit einer dreischaligen opalen Kunststoffverglasung im thermisch getrennten Aluminiumprofil (Ug-Wert der Verglasung: 2,2 W /m²K) für den natürlichen Lichteinfall von oben. Die Baulemente wurden direkt auf dem Kingspan ESSMANN PVC-Aufsetzkranz (AK) 50i aus weißem Hart-PVC in der Ausführung "i" (insulation) montiert. Für den Rauch- und Wärmeabzug (RWA) und zur kontrollierten Be- und Entlüftung verbaute man den nach VdS 2580 geprüften Kingspan ESSMANN Linearantrieb M2 VdS 24V, mit Druck-/Zugkraft 500N und 500 mm Hubweite. Das Oberlicht für das Treppenhaus wurde als Dachausstieg konzipiert. Den Rauch- und Wärmeabzug und die kontrollierte Lüftung übernimmt hier die TRZ Plus Comfort, mit der dazugehörigen intelligenten Antriebs-, Bedien- und Steuerungsperipherie samt Rauchmelder.
AB- UND DURCHSTURZ
Ab- und durchsturzsicher.
Drei permanent funktionierende Sicherheitsmaßnahmen minimieren das Ab- und Durchsturzrisiko.
Die LK-L Auffangsicherung, die Integrierte Durchsturzsicherung ID sowie die Ab- und Durchsturzsicherung EAD sind alle geprüft und sichern Personen permanent gegen Ab- und Durchsturz auf dem Flachdach.
)
)
Permanente Ab- und Durchsturzsicherungen

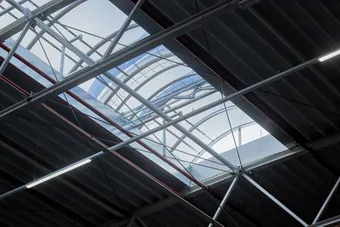

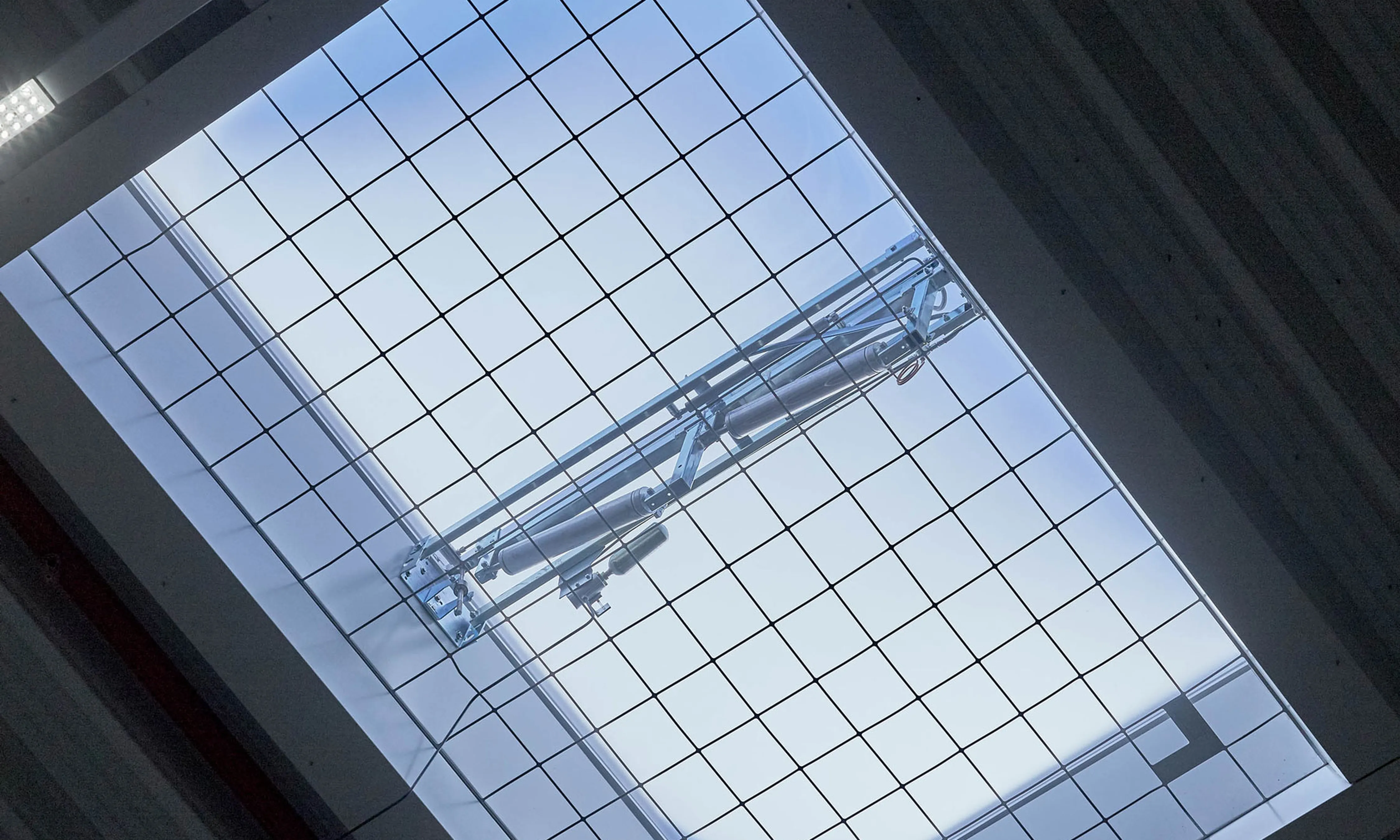

Drei permanent funktionierende Sicherheitsmaßnahmen minimieren das Ab- und Durchsturzrisiko: Die LK-L Auffangsicherung, Nenngröße 150 / 250 cm, durchsturzsicher gemäß BG-Prüfzertifikat, wurde unterhalb der Lichtkuppeln, jeweils an den Aufsetzkränzen montiert. Die Integrierte Durchsturzsicherung (ID) unterhalb der Kunststoffverglasung bietet umlaufend dauerhaften Durchsturzschutz für die Lichtbandöffnung von der Dachfläche aus und schützt zuverlässig vor einem Sturz durch offene Lüftungsklappen. Die Kingspan ESSMANN Ab- und Durchsturzsicherung (EAD) im Klappenbereich des Lichtbands sorgt dafür, dass der Fallende noch vor der Absturzkante sicher abgefangen wird. Alle zuvor genannten Kingspan ESSMANN Sicherheitskomponenten erfüllen die Primäranforderung der ASR A2.1 und sind nach GS-BAU-18 und DGUV Test-Zertifikat zertifiziert.
Fotogalerie
)
)
)
)
)
)
Case Study herunterladen
Mehr Informationen zu dem Tageslichtkonzept in Bochum finden Sie in unserer Case Study.
)
